不同種類的減壓閥工作原理講解

時間：5/23/2020 11:09:32 AM 來源：三精閥門瀏覽數：4629

減壓閥是由開閉構件（閥門）節流的閥門，介質的壓力降低，閥門后面的壓力通過壓力差的直接作用保持在一定范圍內閥門。截至2013年，減壓閥已廣泛應用于各行業，適用于水和煤氣等管道和設備。接下去由我們簡單講解一下多種不同種類的減壓閥工作原理吧。

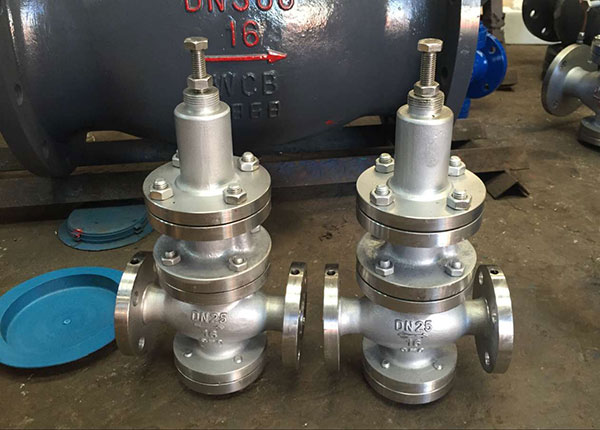

減壓閥

減壓閥工作原理

1、直接作用減壓閥工作原理

出口側壓力增加，膜向上移動，閥門開度減小，流量增加，壓降增加，閥門后壓力下降;出口側壓力下降，膜向下移動，閥門開度增加，流量減小，壓力降低。液滴減少，閥門后面的壓力增加。閥門后面的出口壓力始終保持由設定調節螺釘設定的恒定壓力。

2、直動式波紋管式減壓閥工作原理

出口側的壓力增加，波紋管向上移動，閥門開度減小，流量增加，壓降增加，閥門后面的壓力減小;出口側的壓力降低，波紋管向下移動，閥門開度增加，流量減小。壓降降低，閥門后面的壓力增加。閥門后面的出口壓力始終保持由設定調節螺釘設定的恒定壓力。擰緊調節螺釘，打開先導閥蓋，介質從入口側進入活塞。插頭面積大于主閥蓋的面積，向下推動活塞使主閥打開，閥門平衡后彈簧的壓力調節先導閥的開度，從而改變活塞上方的壓力并控制主閥瓣的開度。保持閥門后面的壓力恒定。

4、先導膜式減壓閥工作原理

操作原理No.3。上述活塞由薄膜緩慢，薄膜上腔室內的壓力由旁通調節閥控制。

5、先導膜式減壓閥工作原理

當調節彈簧處于自由狀態時，主閥和先導閥都關閉。當手輪順時針轉動時，先導閥的膜片向下，先導閥打開，介質通過先導閥到膜片頂部，主閥被推，主閥打開，介質流向出口，氣缸進入導閥下方的隔膜。出口壓力上升以與調節的彈簧力保持平衡。如果出口壓力增加，則先導膜片向上移動并且先導開口減小。同時，進入主隔膜的介質的流速降低，壓力降低，主閥的開度減小，出口壓力降低，達到新的平衡，反之亦然。

6、組合減壓閥的工作原理

減壓閥由主閥，先導閥和截止閥組成。當調節彈簧處于自由狀態時，主閥和先導閥關閉。扭轉調節螺釘，介質推動先導閥，進入腔室1和調節彈簧的壓力平衡，并進入主閥的橡膠薄膜腔2。橡膠隔膜向上，主閥打開，介質流向出口。截止閥打開以保持腔室2移動的壓力。出口介質被送回到橡膠薄膜的上腔室3和導向閥下方的腔室4。當出口壓力增加時，先導閥的隔膜向上移動，先導閥的開度減小，并且腔室1的中壓降低。腔室2中的壓力下降，主閥的橡膠膜向下移動，主閥的開口減小，出口壓力下降，并且達到新的平衡，并且感知也是相同的。

7、杠桿式減壓閥的工作原理

這是一個減壓閥，通過杠桿的重量平衡壓力。操作原理：當杠桿處于自由狀態時，閥盤和雙閥座的閥座關閉。在入口壓力的作用下，閥瓣向上推，出口端形成壓力。通過杠桿上的平衡配重，將重量調節到所需的出口壓力。當出口壓力超過給定壓力時，由于中壓作用在上閥座上的力作用下閥座上的力很大，形成一定的壓力差，即閥瓣向下移動，減小節流面積，出口壓力也下降，達到新的平衡（反之亦然）。
