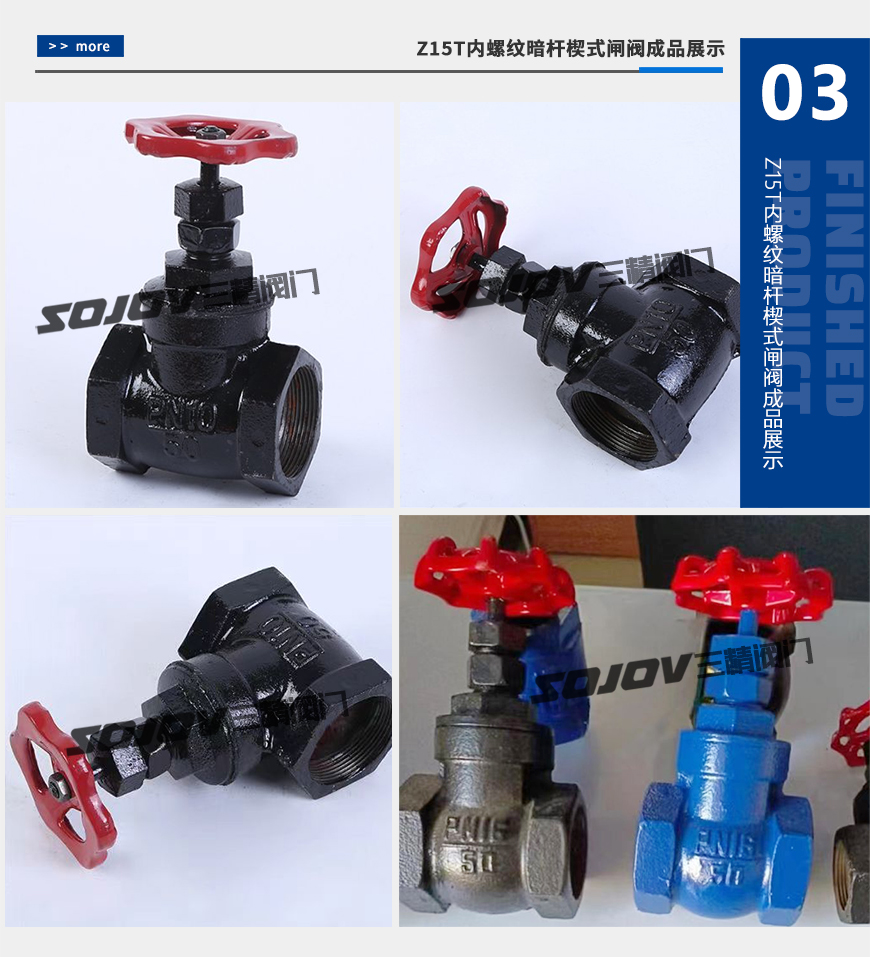

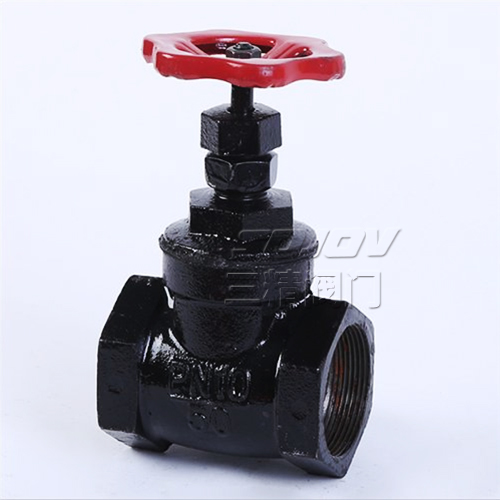

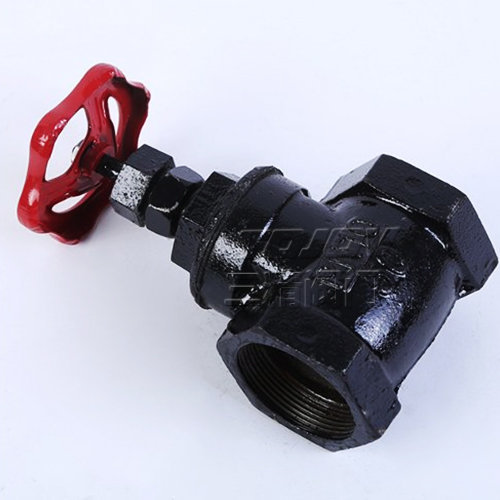

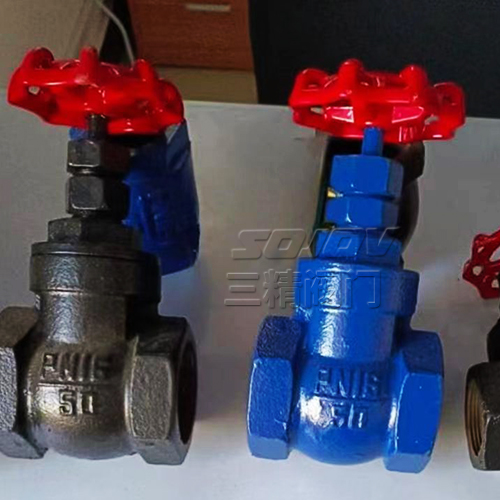

Z15T內螺紋暗桿楔式閘閥
內螺紋閘閥型號：Z15T
公稱通徑：15MM-80MM
使用壓力：1.0MPA-1.6MPA
連接方式：法蘭連接
形式：手動
主要功能：起開關作用
使用介質：水工業管道
材質：鑄鐵
標準：機械部標準或定做非標
產品詳情
內螺紋暗桿楔式閘閥主要技術參數
|
內螺紋閘閥 公稱通徑：15MM-80MM |
內螺紋閘閥 使用壓力：1.0MPA -1.6MPA |
|
|
內螺紋閘閥 連接方式：法蘭連接 |
內螺紋閘閥 形式：手動 |
內螺紋閘閥 主要功能：起開關作用 |
|
內螺紋閘閥 使用介質：水工業管道 |
內螺紋閘閥 材質： 鑄鐵 |
內螺紋閘閥 標準：機械部標準或定做非標 |
|
型號 |
公稱壓力MPa |
試驗壓力MPa |
工作 |
使用 |
|
|
殼體 |
密封 |
||||
|
Z15T－10 |
1.0 |
1.5 |
1.1 |
≤120℃ |
水、蒸汽及其它非腐蝕性介質 |

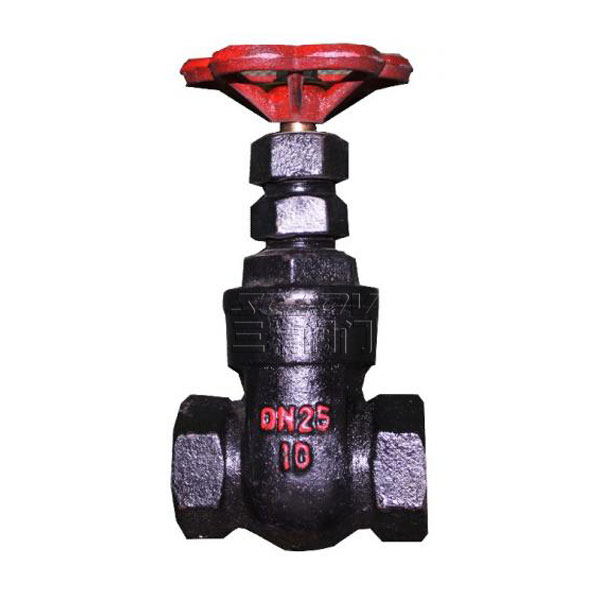

螺紋暗桿楔式閘閥.jpg "內螺紋暗桿楔式閘閥")
|
閥體閥蓋 |
灰鑄鐵 |
|
閥桿 |
碳鋼 |
|
閘板密封圈 |
銅 |
|
填料 |
油浸石棉盤根 |
內螺紋暗桿楔式閘閥主要外形尺寸
|
口徑 |
管螺紋 |
尺 寸dimensions(mm) |
||||
|
L |
L1 |
S |
H |
Do |
||
|
15 |
1/2 |
65 |
12 |
27 |
105 |
65 |
|
20 |
3/4 |
70 |
14 |
34 |
120 |
65 |
|
25 |
1 |
80 |
15 |
42 |
150 |
80 |
|
32 |
11/4 |
85 |
16 |
55 |
155 |
80 |
|
40 |
11/2 |
95 |
20 |
60 |
170 |
100 |
|
50 |
2 |
110 |
22 |
80 |
210 |
100 |
|
65 |
21/2 |
120 |
25 |
95 |
240 |
135 |
|
80 |
3 |
145 |
30 |
105 |
275 |
140 |
|
100 |
4 |
155 |
30 |
135 |
300 |
160 |
閘閥訂貨主要事項：
閘閥介質壓力等級內泄漏率閥門尺寸連接方式標準最大耐溫最大耐壓最大流量/每小時,閘閥閥體材質轉動方式（手柄/蝸輪）內部閥體結構閘閥工作原理安裝說明等相關技術資料當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的三精閥門公司專家為您審核把關。感謝您訪問我們的網站【http://www.cnsjv.com】
