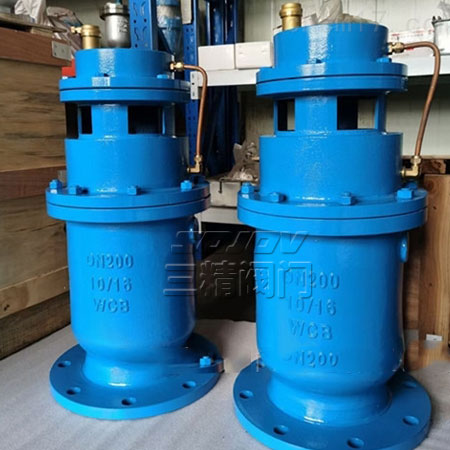

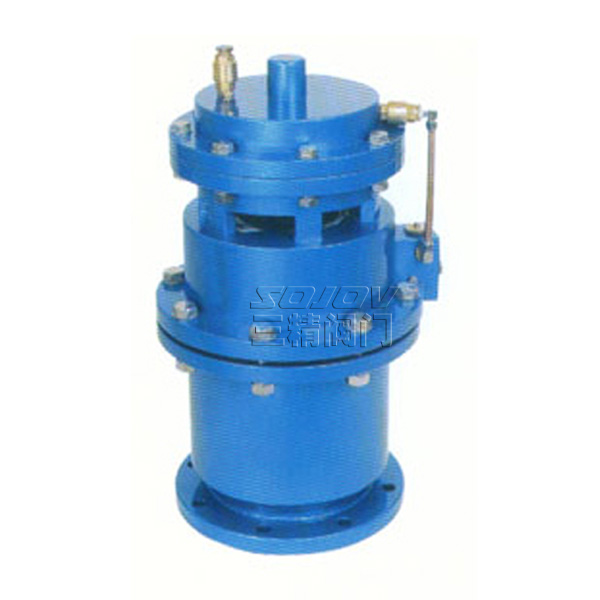

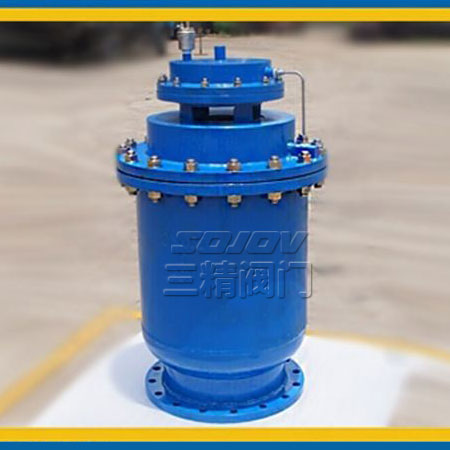

PQXA型全能高速排(吸)氣閥
全能高速排氣閥用于管路上的高點或有閉氣的地方，來排除管內的氣體來疏通管道，達到正常工作。如不裝排氣閥，管道隨時出現氣阻，使管道出水容量達不到設計要求
產品詳情
全能高速排氣閥概述:
全能高速排氣閥用于管路上的高點或有閉氣的地方，來排除管內的氣體來疏通管道，達到正常工作。如不裝排氣閥，管道隨時出現氣阻，使管道出水容量達不到設計要求；其次，管道在運轉時出現停電、停泵管道及時出現負壓會引起管道振動或破裂，排、吸氣閥就迅速吸入空氣，防止管道振動或破裂。全能高速排氣閥原理:
當水進入管道時，塞頭停在定位架下部，管內氣體從球桶外經過，不影響塞頭和浮球，進行大量排氣，當空氣排完時，水進入閥內把球浮起，傳動塞頭到關閉，停止排氣。管道在正常運轉時自然會產生少量氣體，這些氣體會聚集到管內上部，到相當程度，閥內水位下降，浮球順?biāo)陆禋怏w從小孔排出。如出現停電、停泵，管內水流空時管內及時出現負壓，浮球順?biāo)陆担蜷_(kāi)小孔帶動大孔進行大量吸氣確保管道安全。
全能高速排氣閥主要外形尺寸:
|
通徑DN(mm) |
D |
D1 |
D0 |
Φ |
H |
Z-Φd |
|
20 |
105 |
75 |
57 |
160 |
--- |
4-14 |
|
25 |
115 |
85 |
67 |
160 |
--- |
4-14 |
|
50 |
160 |
125 |
102 |
170 |
--- |
4-14 |
|
80 |
195 |
160 |
138 |
195 |
--- |
4-18 |
|
100 |
215 |
180 |
158 |
215 |
--- |
8-18 |
|
150 |
280 |
240 |
210 |
280 |
800 |
8-23 |
|
200 |
335 |
295 |
265 |
335 |
850 |
8-23 |
|
250 |
390 |
350 |
320 |
390 |
920 |
12-23 |
|
300 |
440 |
400 |
368 |
426 |
1000 |
12-23 |
|
350 |
500 |
460 |
428 |
495 |
1100 |
16-23 |
|
400 |
565 |
515 |
482 |
565 |
1200 |
16-25 |
