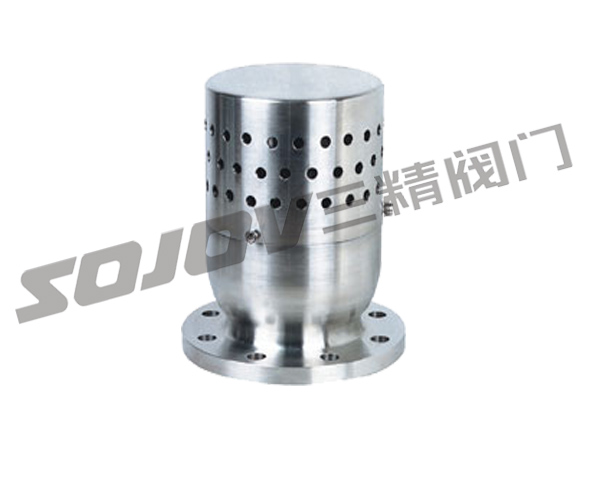

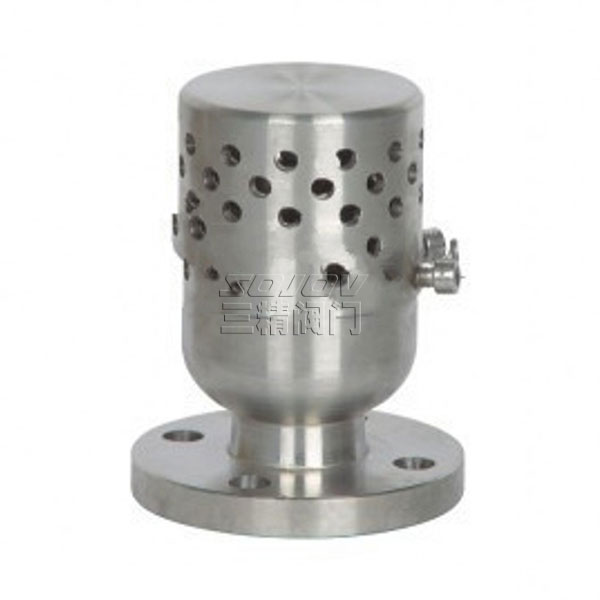

SFA98W不銹鋼真空負壓安全閥
型號：SFA98W
公稱通徑：15MM-200MM
使用壓力：-1.6MPA
連接方式：法蘭連接
形式：彈簧式
主要功能：負壓泄壓保護作用
閥使用介質：真空設備
材質：不銹鋼
標準：機械部標準或定做非標
產品詳情
SFA98W-10P/10R真空負壓安全閥概述
SFA98W-10P/10R真空負壓安全閥適用于溫度≤200℃的負壓系統，當容器內負壓超過允許值時，該閥自動開啟，吸入空氣；當容器內負壓達到允許值時，該閥自動關閉，從而保護設備及系統。安裝在正常非負壓系統，當容器和系統的放散閥未打開，產生負壓時，此閥自動開啟。
| 負壓安全閥 型號：SFA98W | 負壓安全閥 公稱通徑：15MM-200MM | 負壓安全閥 使用壓力：-1.6MPA |
| 負壓安全閥 連接方式：法蘭連接 | 負壓安全閥 形式：彈簧式 | 負壓安全閥 主要功能：負壓泄壓保護作用 |
| 負壓安全閥閥使用介質：真空設備 | 負壓安全閥 材質：不銹鋼 | 負壓安全閥 標準：機械部標準或定做非標 |
SFA98W-10P/10R真空負壓安全閥主要零部件材料
|
NO. |
零件名稱 |
SFA72W-P材料 |
SFA72W-R材料 |
|
1 |
閥體 |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
2 |
閥座 |
1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
3 |
調節圈 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
4 |
閥蓋 |
ZG1Cr18Ni9Ti |
1Cr18Ni9Ti |
|
5 |
閥桿 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
6 |
彈簧 |
50CrVA |
50CrVA包覆氟塑料 |
SFA98W-10P/10R真空負壓安全閥使用溫度和使用介質
|
工作溫度
|
≤200℃
|
|
適用介質
|
SFA798W-10P適用于硝酸類介質
|
|
SFA98W-10R適用于醋酸類介質
|
SFA98W-10P/10R真空負壓安全閥外形尺寸和連接尺寸
|
公稱通徑 |
尺寸 |
||||||
|
D |
D1 |
D2 |
Z-d |
b |
f1 |
H |
|
|
15 |
95 |
65 |
45 |
4-14 |
14 |
2 |
110 |
|
20 |
105 |
75 |
55 |
4-14 |
16 |
2 |
130 |
|
25 |
115 |
85 |
65 |
4-14 |
16 |
2 |
150 |
|
32 |
140 |
100 |
78 |
4-18 |
18 |
2 |
180 |
|
40 |
150 |
110 |
85 |
4-18 |
18 |
3 |
200 |
|
50 |
165 |
125 |
100 |
4-18 |
20 |
3 |
221 |
|
80 |
200 |
160 |
135 |
4-18 |
22 |
3 |
245 |
|
100 |
220 |
180 |
155 |
8-18 |
22 |
3 |
253 |
|
125 |
250 |
210 |
185 |
8-18 |
24 |
3 |
280 |
|
150 |
285 |
240 |
210 |
8-23 |
24 |
3 |
329 |
|
200 |
340 |
295 |
265 |
8-23 |
26 |
3 |
377 |
|
250 |
395 |
350 |
320 |
12-23 |
28 |
3 |
440 |
安全閥訂貨主要事項：
安全閥介質, 壓力等級,開啟方式（全啟/微啟）設定起跳壓力,確定閥門尺寸,連接方式,標準最大耐溫,釋放流量/每小時,閥體材質,內部閥體結構,工作原理,安裝說明等相關技術資料.安全閥 選型主要依據就是（起跳壓力及整齊壓力流量溫度）口徑一般設計院會給出,而實際上通過蒸汽壓力,流量及起跳壓力,可以推測出安全閥的尺寸.一般會比設計院所選出的口徑小一號.當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的三精閥門公司專家為您審核把關。感謝您訪問我們的網站【http://www.cnsjv.com】
