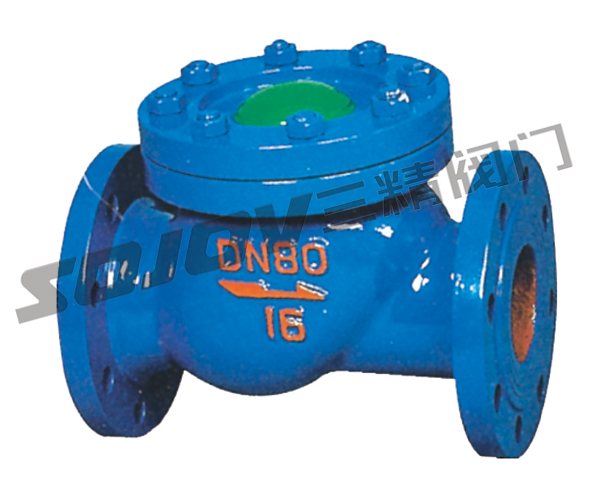

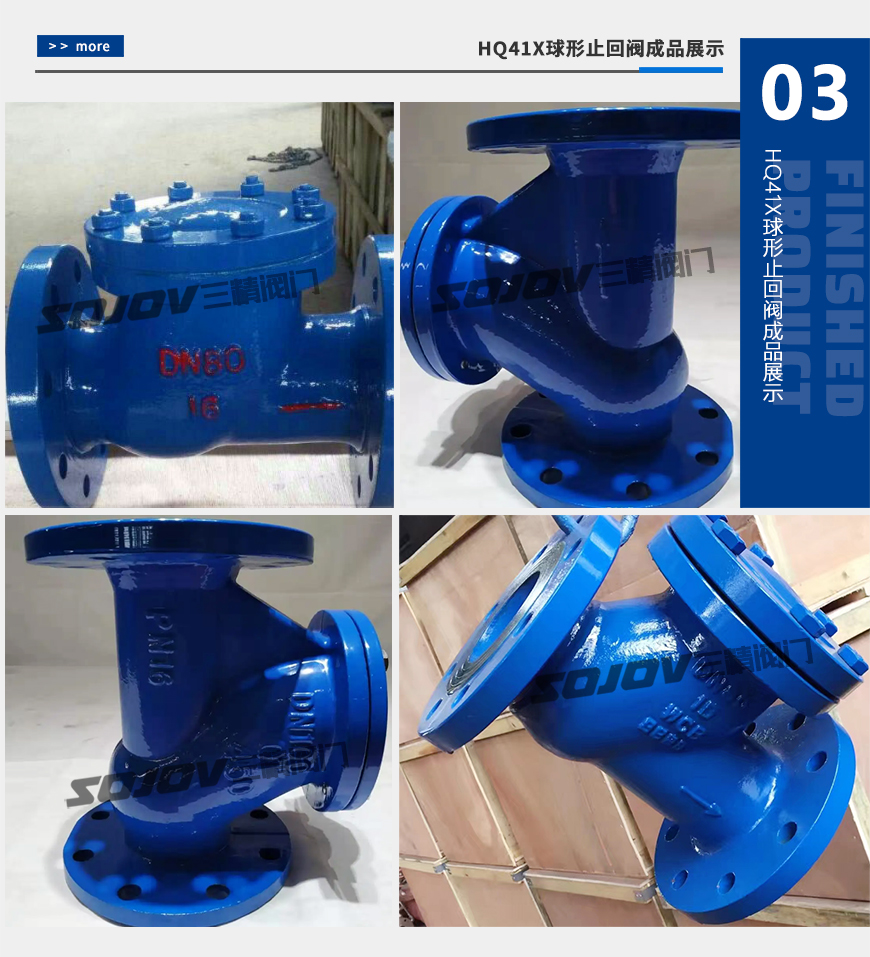

HQ41X球形止回閥,無磨損球形止回閥
型號：HQ41X
公稱通徑：50MM-300MM
使用壓力：1.6MPA -2.5MPA
連接方式：法蘭連接
形式：自動
主要功能：防止介質回流
使用介質：水系統
材質：鑄鐵 鑄鋼
標準：機械部標準或定做非標
產品詳情
HQ41X球形止回閥概述
球形止回閥采用橡膠包皮滾球?yàn)殚y瓣，在介質的作用下，可在閥體內的整體式滑道上作上下左右滾動，從而打開或關閉閥門。消聲式關閉，不產生水錘，密封性能好。閥體采用全水流通道，流量大，阻力小，水頭損失比旋啟式小50%。水平或垂直安裝均可，可用于冷水、熱水、工業及生活用水管網系統中，更適應用潛水排水污泵，介質溫度為0～80℃。
|
球形止回閥 型號：HQ41X |
球形止回閥 公稱通徑：50MM-300MM |
球形止回閥 使用壓力：1.6MPA -2.5MPA |
|
球形止回閥 連接方式：法蘭連接 |
球形止回閥 形式：自動 |
球形止回閥 主要功能：防止介質回流 |
|
球形止回閥 使用介質：水系統 |
球形止回閥 材質：鑄鐵 鑄鋼 |
球形止回閥 標準：機械部標準或定做非標 |
HQ41X球形止回閥主要技術參數
| 型號 | 公稱壓力(MPa) | 試驗壓力PS(MPa) | 工作溫度(℃ ) | |
| 殼體 | 密封 | |||
| HQ41X-10/16 | 1.0 | 1.5 | 1.1 | ≤80 |
| 1.6 | 2.4 | 1.76 | ||
HQ41X球形止回閥主要零部件
| 零 件 名 稱 | 材 質 |
| 閥體、閥蓋 | 球鐵、鑄鋼 |
| 球架、檔板 | 球鐵、鑄鋼 |
| 球 體 | 碳鋼包橡膠 |
HQ41X球形止回閥主要外形尺寸
| 公稱通徑 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
| L(mm) | 216 | 241 | 293 | 305 | 381 | 403 | 495 | 622 | 698 | 787 |
| H(mm) | 185 | 210 | 245 | 280 | 335 | 400 | 495 | 600 | 715 | 800 |
| 連接尺寸 | PN1.0MPa按GB4216.4-84；PN1.6按GB4216.5-84 標準 | |||||||||
三精閥門公司訂貨須知
一、①球形止回閥產品名稱與型號②球形止回閥口徑③球形止回閥是否帶附件以便我們的為您正確選型④球形止回閥的使用壓力⑤球形止回閥的使用介質的溫度。二、若已經由設計單位選定三精公司的球形止回閥型號，請按球形止回閥型號直接向我司銷售部訂購。三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的三精閥門公司專家為您審核把關。感謝您訪問我們的網站【http://www.cnsjv.com三精公司】如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
