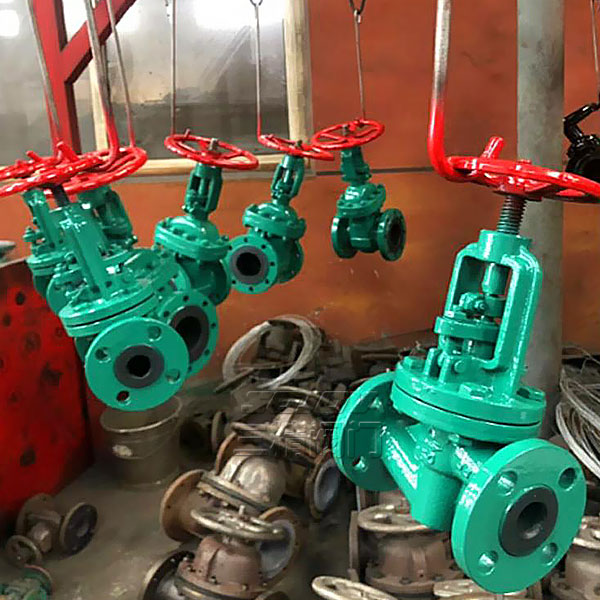

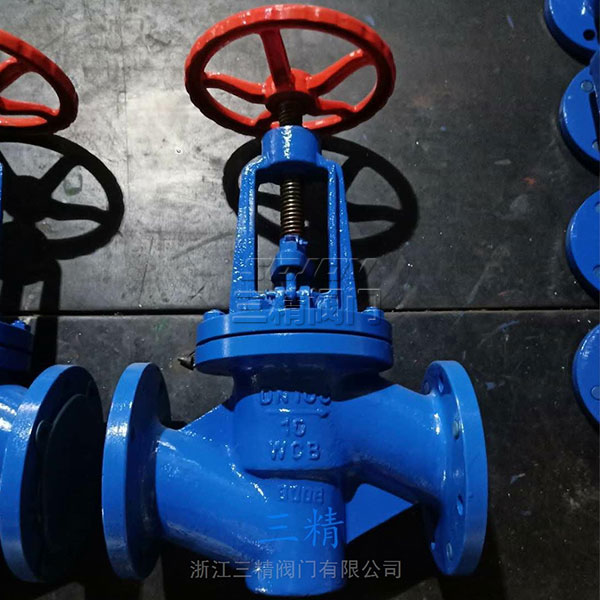

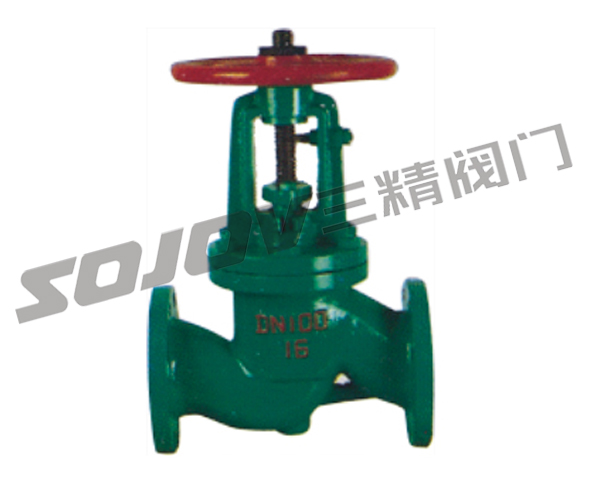

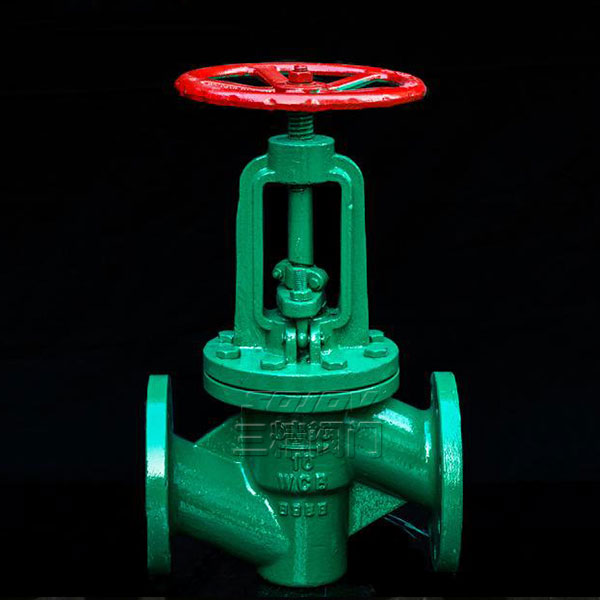

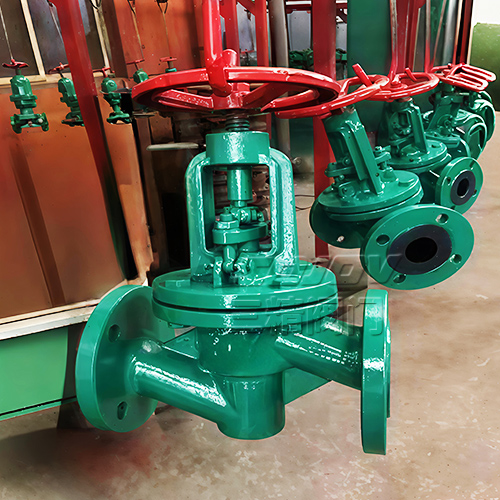

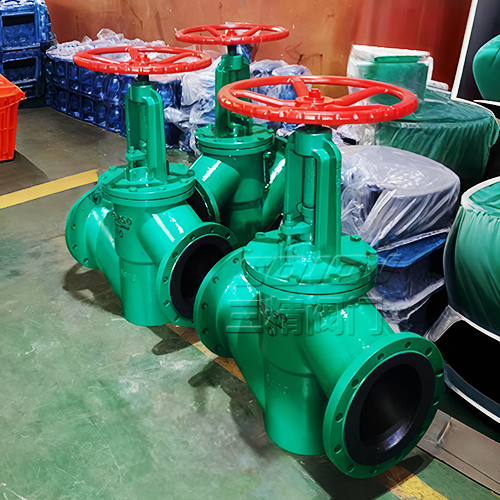

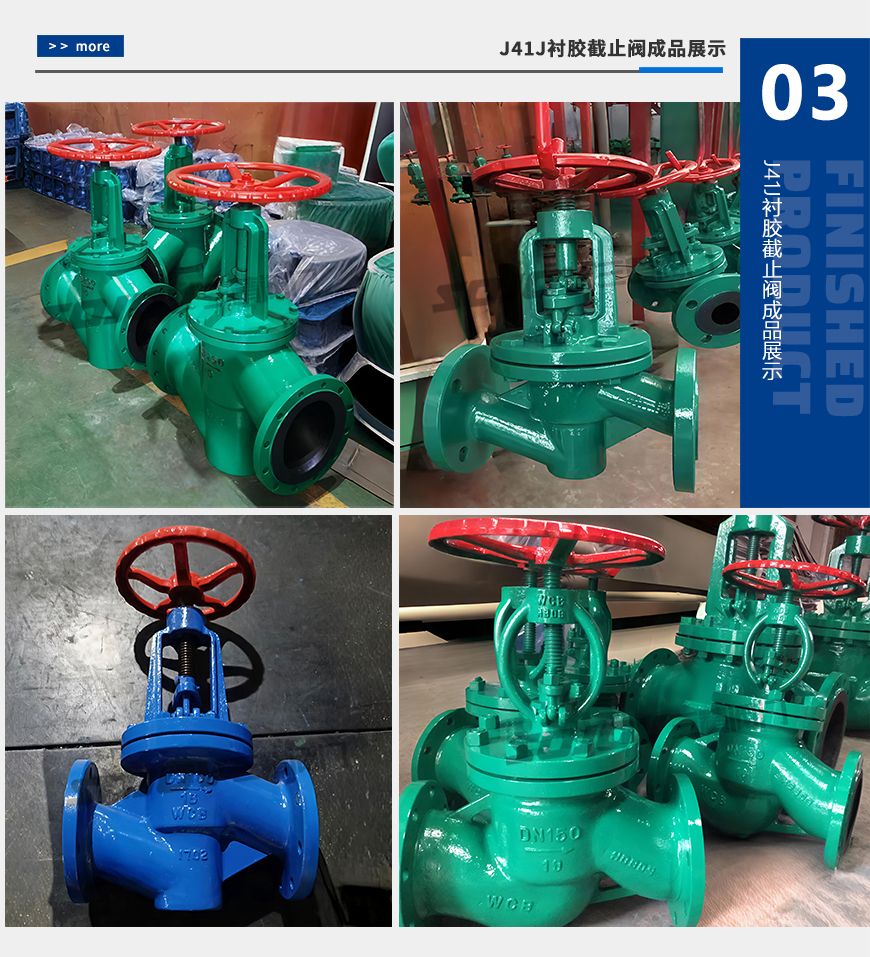

J41J襯膠截止閥
產品詳情
J41J襯膠截止閥
|
襯膠截止閥型號：J41J |
襯膠截止閥通徑：15MM-300MM |
襯膠截止閥使用壓力：1.0MPA -1.6MPA |
|
襯膠截止閥連接方式：法蘭連接 |
襯膠截止閥操作方式：手動 |
襯膠截止閥主要功能：起開關作用 |
|
襯膠截止閥使用介質：耐磨耐腐蝕介質 |
襯膠截止閥材質：外鑄鋼內襯膠 |
襯膠截止閥標準：機械部標準或定做非標 |
設計與制造：GB12235 結構長度：GB12221（1系列） 法蘭連接尺寸：GB4216
襯膠截止閥部件列表：1、閥體 2、閥蓋 3、閥體襯里 4、閥瓣 5、壓蓋子 6、閥桿 7、手輪
襯膠截止閥用途
本閥專用于控制一般腐蝕性介質，閥體內腔表面覆有可供選擇的各種橡膠，適用于不同工作溫度和流體管中，具有強度高、耐腐蝕性好的特點。適用溫度：≤85℃、≤100℃、≤120℃（按照襯里材料）壓力等級：PN（MPa） 1.0 1.6
襯膠截止閥材料
|
閥體 |
鑄鐵、球墨鑄鐵、碳鋼、不銹鋼 |
|
蝶板 |
鑄鐵、球墨鑄鐵、碳鋼、不銹鋼、碳鋼完全包覆橡膠或氟塑料 |
|
閥桿 |
碳鋼鍍鎳磷、不銹鋼 |
|
閥座密封圈 |
天然膠NR、氯丁膠CR、丁腈膠NBR、三元乙丙膠EPDM、氟橡膠FKM |
|
手輪 |
鑄鐵、碳鋼 |
襯膠截止閥 測試
襯里層：電火花檢測檢驗按GB/T13927標準 公稱壓力：PN（MPa） 閥體：PN×1.5 密封：PN×1.1
襯膠截止閥主要尺寸參數
|
公稱通徑DN |
公稱壓力MPa |
工作壓力MPa |
L |
D |
D1 |
n-Φd |
H1 |
H2 |
Do |
質量 |
|
15 |
1.6 1.0 |
1.6 1.0 |
130 |
95 |
65 |
4-14 |
213 |
232 |
100 |
4 |
|
20 |
150 |
105 |
75 |
4-14 |
224 |
246 |
100 |
6 |
||
|
25 |
160 |
115 |
85 |
4-14 |
240 |
272 |
120 |
8 |
||
|
32 |
180 |
140 |
100 |
4-18 |
262 |
285 |
120 |
10.5 |
||
|
40 |
200 |
150 |
110 |
4-18 |
283 |
310 |
140 |
16.5 |
||
|
50 |
2360 |
165 |
125 |
4-18 |
311 |
345 |
140 |
18. |
||
|
65 |
290 |
185 |
1451 |
4-18 |
366 |
410 |
160 |
26 |
||
|
80 |
310 |
200 |
60 |
6/2-18 |
388 |
430 |
200 |
36.5 |
||
|
100 |
350 |
220 |
180 |
6/2-18 |
463 |
535 |
280 |
58 |
||
|
125 |
400 |
250 |
210 |
6/2-18 |
495 |
575 |
380 |
64 |
||
|
150 |
480 |
285 |
240 |
6/2-22 |
560 |
60 |
320 |
85 |
||
|
200 |
495 |
340 |
295 |
6/2-22 |
615 |
715 |
360 |
155 |
||
|
250 |
622 |
405 |
355 |
10/2-22 |
790 |
935 |
500 |
243 |
||
|
300 |
698 |
460 |
410 |
10/2-22 |
908 |
1100 |
500 |
295 |
