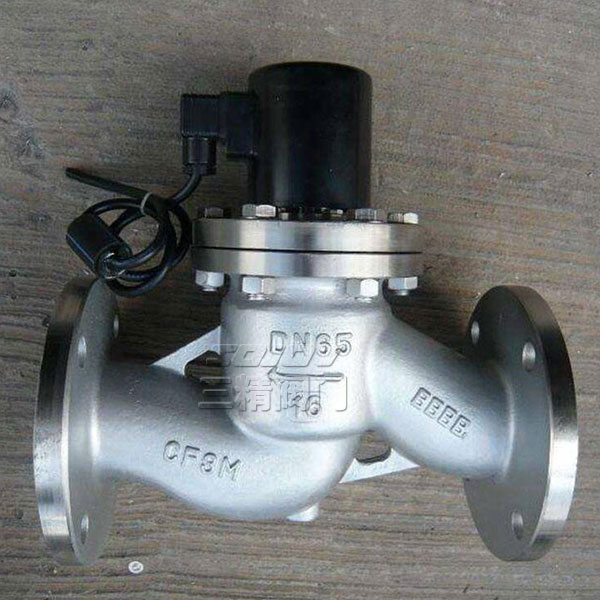

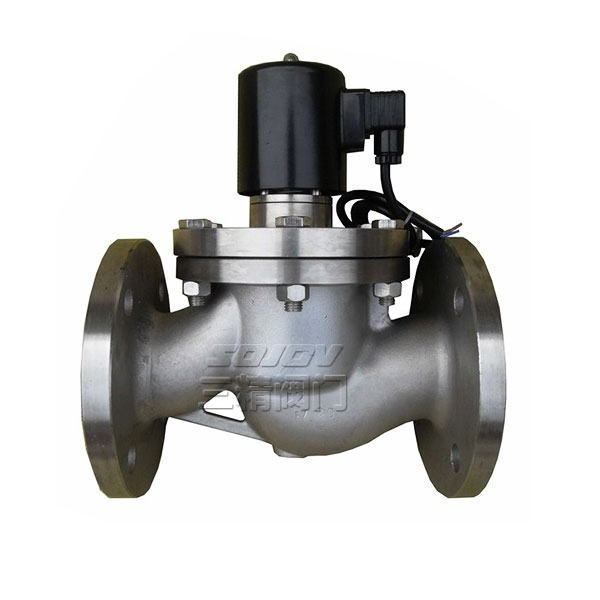

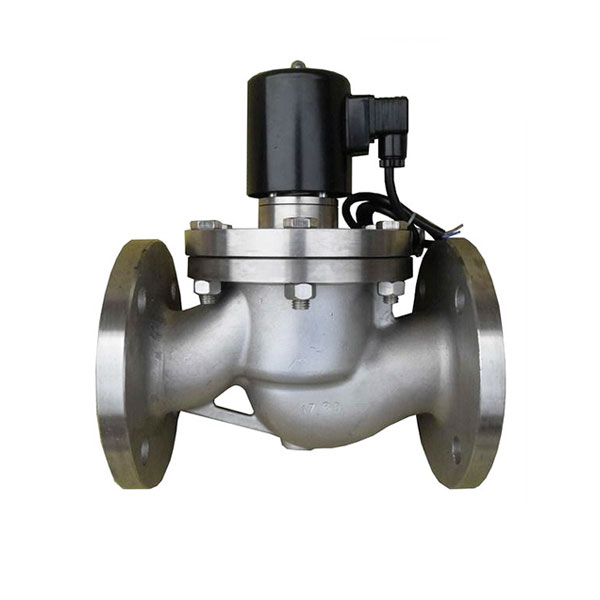

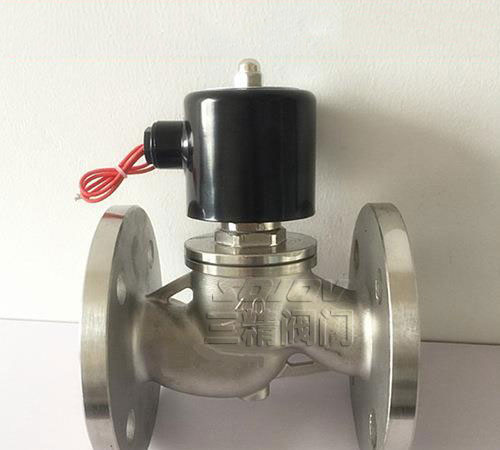

ZBSF不銹鋼法蘭電磁閥
品牌：三精閥門
產品型號：ZBSF
公稱通徑：DN15～DN50
公稱壓力：1.0MPa～1.6MPa
適用溫度：-29oC～+200oC
閥體材質：不銹鋼304、316、316L
適用介質：水、油、蒸汽、氣體、液體
結構形式：先導活塞式
連接方式：法蘭、螺紋
驅動方式：電磁動
產品詳情
ZBSF不銹鋼法蘭電磁閥概述
ZBSF不銹鋼法蘭電磁閥是工業過程自動化控制系統用的執行器，它在接受電控信號能自動開啟或關閉,實現對管道中的流體的通斷或流量調節控制.本系列電磁閥可廣泛地應用于紡織、印刷、化工、塑料、橡膠、制藥、食品、機械,電器、表面處理等生產和拉研部門以及浴室、食堂、空調等人們?nèi)粘Ｉ钤O(shè)施中。
ZBSF不銹鋼法蘭電磁閥用途
不銹鋼法蘭電磁閥是工業過程自動化控制系統用的執行器。它在接受電控信號后能自動開啟或關閉，實現對管道中的流體介質的通斷或流量調節控制。ZBSF不銹鋼電磁閥主要用于腐蝕性液體、超凈液體和食用液體介質等液體介質的控制。
ZBSF不銹鋼法蘭電磁閥結構特點
1、零壓力亦能打開主閥，低壓差流量大，適用范圍廣閥蓋采用螺紋連接，拆裝，維修方便。
2、采用特種不銹鋼制作，適用于食用流體、超凈流體及腐蝕性介質。
3、不同的使用介質,采用針對性的密封,更加提高電磁閥合理性。
4、液體、氣體、油品可混合使用，更加提高電磁閥的使用范圍。
5、特殊場合可持續長時間通電，采用耐高溫材料，介質流體溫度可達220℃。
6、閥芯密封磨損可自動補償，更加提高電磁閥的壽命和可靠性，經受二十年長期市場考驗。
ZBSF不銹鋼法蘭電磁閥結構原理
本閥為分步動作直接先導式電磁閥，根據斷電時所處開關狀態的不同，可分為常閉電磁閥和常開電磁閥。
常閉電磁閥：線圈通電后銜鐵在電磁力作用下先帶動副閥開啟，主閥在所形成的介質壓差和電磁力的作用下而開啟。線圈斷電，銜鐵部件復位，主副閥利用介質壓力而緊密關閉。
常開電磁閥：線圈通電后，銜鐵在磁力作用下下移，推動副閥閥塞下移，直到和副閥座壓緊副閥關閉，由于主閥閥杯上下壓差趨于相等，主閥閥杯由磁力和自重壓緊密封面，閥門關閉。線圈斷電，磁力為零，銜鐵和副閥閥塞由彈簧作用上升，副閥打開，主閥閥杯內介質經副閥流走，壓力下降，主閥閥杯由上下壓差作用向上升起，主閥打開，閥門開啟。
ZBSF不銹鋼法蘭電磁閥技術參數
|
工作介質 |
腐蝕性氣體、超凈流體、食用流體 |
|||||
|
介質溫度℃ |
ZBSF-1（1Y）：≤60℃ |
|||||
|
公稱壓力（MPa） |
1.6 |
|||||
|
工作壓差（MPa） |
0-1.6 |
|||||
|
電源電壓 |
AC220V DC24V其余規格可作特殊訂貨 |
|||||
|
使用壽命 |
按JB/T7352-94規定 |
|||||
|
泄漏量（ml/min) |
按JB/T7352-94·F規定 |
|||||
|
公稱通徑 |
15 |
20 |
25 |
32 |
40 |
50 |
|
額定流量系數（KV） |
3.8 |
7.4 |
10.3 |
18.8 |
25.7 |
41 |
|
功耗(VA) |
40 |
50 |
||||
ZBSF不銹鋼法蘭電磁閥尺寸
|
公稱通徑DN |
L |
H |
D |
D1 |
D2 |
b |
f |
n-d |
|
15 |
115 |
148 |
95 |
65 |
46 |
14 |
2 |
4-φ14 |
|
20 |
115 |
148 |
105 |
75 |
56 |
16 |
2 |
4-φ14 |
|
25 |
125 |
148 |
115 |
85 |
65 |
16 |
3 |
4-φ14 |
|
32 |
150 |
182 |
140 |
100 |
76 |
18 |
3 |
4-φ18 |
|
40 |
160 |
182 |
150 |
110 |
84 |
18 |
3 |
4-φ18 |
|
50 |
190 |
192 |
160 |
125 |
99 |
20 |
3 |
4-φ18 |
