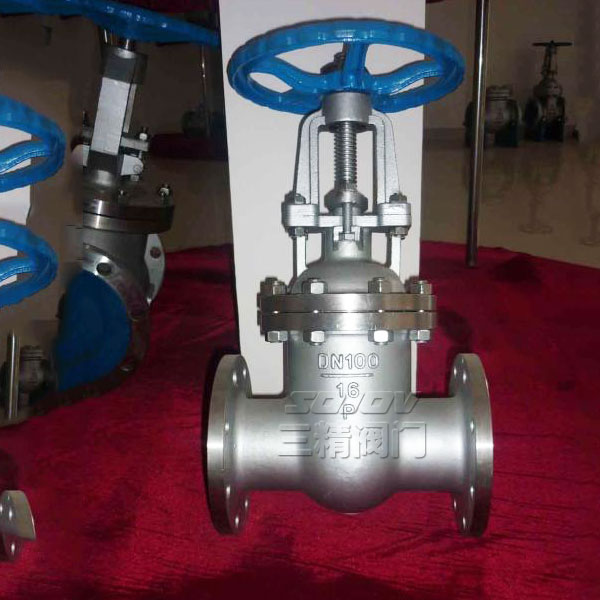

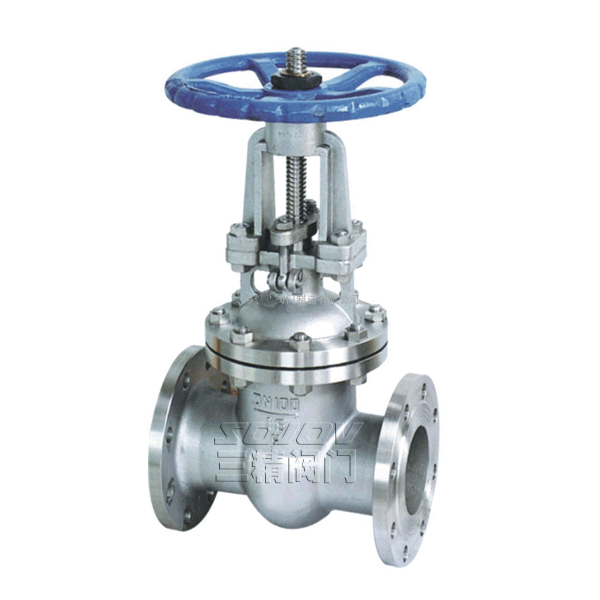

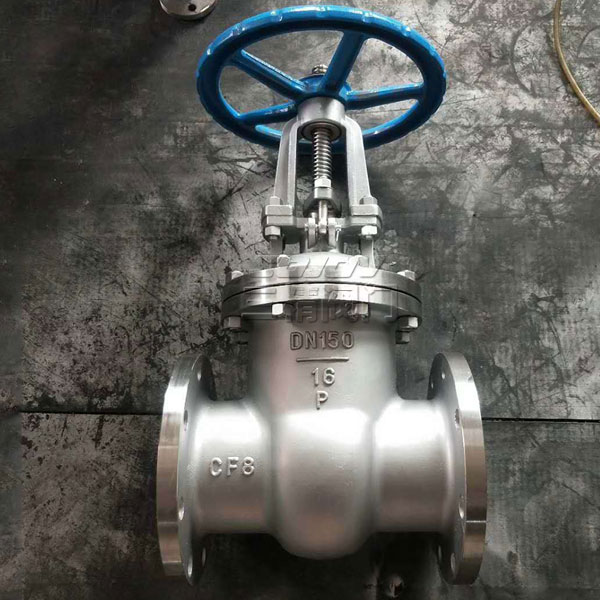

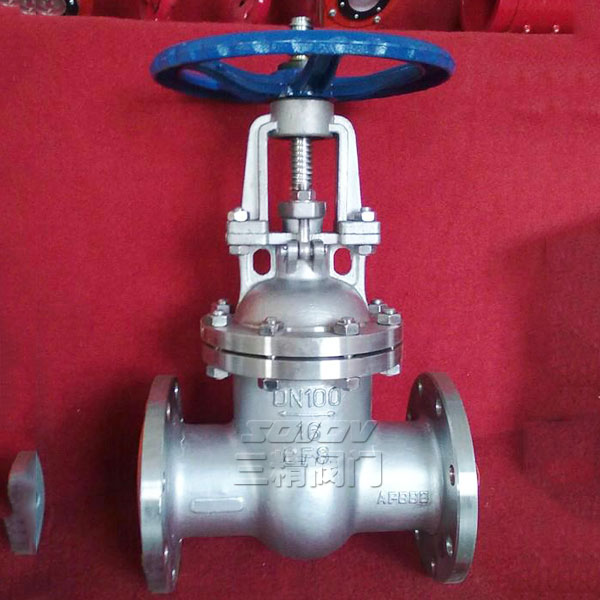

Z41H法蘭楔式閘閥
型號：Z41HZ41Y
公稱通徑：15MM-800MM
使用壓力：1.6MPA-10MPA
連接方式：法蘭連接
形式：手動
主要功能：起開關作用
使用介質：水油品蒸汽
材質：鑄鋼鉻鉬鋼
標準：機械部標準或定做非標
產品詳情
法蘭楔式閘閥
|
法蘭閘閥型號：Z41H Z41Y |
法蘭閘閥公稱通徑：15MM-800MM |
法蘭閘閥使用壓力：1.6MPA -10MPA |
|
法蘭閘閥 連接方式：法蘭連接 |
法蘭閘閥形式：手動 |
法蘭閘閥主要功能：起開關作用 |
|
法蘭閘閥使用介質：水 油品 蒸汽 |
法蘭閘閥材質：鑄鋼 鉻鉬鋼 |
法蘭閘閥標準：機械部標準或定做非標 |
法蘭楔式閘閥性能規范
|
型號
|
公稱壓力
(MPa) |
實驗壓力
|
工作溫度(℃)
|
適用介質
|
||
|
強度水（MPa）
|
密封（水）空氣（MPa）
|
低壓密封空氣（MPa）
|
||||
|
ZAH-16C
Z41W-16P(R) |
1.6
|
2.4
|
1.8
|
0.6
|
≤200
|
硝酸類
|
|
Z41W-25P(R)
|
2.5
|
3.8
|
2.8
|
0.6
|
≤200
|
醋酸類
|
|
Z41W-40P(R)
|
4.0
|
6.0
|
4.4
|
0.6
|
≤200
|
硝酸類
|
|
Z41W-60P(R)
|
6.4
|
9.6
|
7.0
|
0.6
|
≤200
|
醋酸類
|
法蘭楔式閘閥主要零件材質
|
閥體/閥蓋
|
ZGICr18Ni9Ti
|
ZG00Cr18Ni10
|
ZG1Cr18Ni12M02Ti
|
ZG00Cr17Ni14M02
|
WCB
|
|
零件名稱
|
ZGICr18Ni9Tit系列
|
ZG00Cr18Ni10系列
|
ZG1Cr18Ni12M02Ti系列
|
ZG00Cr17Ni14M02系列
|
WCB系列
|
|
閘板
|
ZGICr18Ni9Ti
|
ZG00Cr18Ni10
|
ZG1Cr18Ni12M02Ti
|
ZG00Cr17Ni14M02
|
1Cr13
|
|
閥桿
|
1Cr18Ni9Ti
|
00Cr18Ni10
|
1Cr18Ni12M02Ti
|
00Cr17Ni14M02
|
1Cr13
|
|
填料
|
PTFE編織
|
PTFE編織
|
PTFE編織
|
PTFE編織
|
石墨
|
|
墊片
|
304L＋PTFE
|
304L＋PTFE
|
316＋PTFE
|
316L＋PTFE
|
石墨
|
|
壓蓋
|
ZGICr18Ni9Ti
|
ZG00Cr18Ni10
|
ZG1Cr18Ni12M02Ti
|
ZG00Cr17Ni14M02系列
|
WCB
|
|
填料壓環
|
1Cr18Ni9Ti
|
00Cr18Ni10
|
1Cr18Ni12M02Ti
|
00Cr17Ni14M02
|
1Cr13
|
|
螺栓
|
1Cr17Ni2
|
1Cr17Ni2
|
1Cr17Ni2
|
1Cr17Ni2
|
35CrMoA
|
|
螺母
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
45
|
法蘭楔式閘閥1.6MPa主要連接尺寸
|
尺寸
|
DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
600
|
|
L
|
mm
|
130
|
150
|
160
|
180
|
200
|
250
|
265
|
280
|
300
|
325
|
350
|
400
|
450
|
500
|
550
|
600
|
650
|
700
|
800
|
|
H
|
mm
|
175
|
180
|
210
|
210
|
350
|
358
|
373
|
435
|
500
|
614
|
674
|
818
|
1225
|
1415
|
1630
|
1780
|
2050
|
2181
|
2599
|
|
W
|
mm
|
180
|
180
|
200
|
200
|
200
|
240
|
240
|
280
|
320
|
360
|
360
|
400
|
450
|
500
|
500
|
600
|
720
|
720
|
720
|
法蘭楔式閘閥2.5MPa主要連接尺寸
|
尺寸
|
DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
600
|
|
L
|
mm
|
130
|
150
|
160
|
180
|
200
|
250
|
265
|
280
|
300
|
325
|
350
|
400
|
450
|
500
|
550
|
600
|
650
|
700
|
800
|
|
H
|
mm
|
175
|
180
|
210
|
210
|
350
|
358
|
373
|
435
|
500
|
614
|
674
|
818
|
1225
|
1415
|
1630
|
1780
|
2050
|
2181
|
2599
|
|
W
|
mm
|
180
|
180
|
200
|
200
|
200
|
240
|
240
|
280
|
320
|
360
|
360
|
400
|
450
|
500
|
500
|
600
|
720
|
720
|
720
|
法蘭楔式閘閥4.0MPa主要連接尺寸
|
尺寸
|
DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
|
L
|
mm
|
130
|
150
|
160
|
180
|
200
|
250
|
280
|
310
|
350
|
400
|
450
|
550
|
650
|
750
|
850
|
950
|
|
H
|
mm
|
175
|
180
|
210
|
210
|
350
|
358
|
373
|
435
|
500
|
614
|
674
|
818
|
1225
|
1415
|
1630
|
1780
|
|
W
|
mm
|
180
|
180
|
200
|
200
|
200
|
240
|
240
|
280
|
320
|
360
|
360
|
400
|
450
|
500
|
500
|
600
|
法蘭楔式閘閥6.4MPa主要連接尺寸
|
尺寸
|
DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
|
L
|
mm
|
170
|
190
|
210
|
230
|
240
|
250
|
280
|
320
|
350
|
400
|
450
|
550
|
650
|
750
|
850
|
950
|
|
H
|
mm
|
175
|
180
|
210
|
230
|
350
|
359
|
373
|
435
|
500
|
614
|
674
|
818
|
970
|
1145
|
1280
|
1450
|
|
W
|
mm
|
120
|
120
|
140
|
160
|
200
|
240
|
280
|
320
|
360
|
400
|
400
|
450
|
560
|
640
|
800
|
800
|
法蘭楔式閘閥10.0MPa主要連接尺寸
|
尺寸
|
DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
|
L
|
mm
|
170
|
190
|
210
|
230
|
240
|
250
|
280
|
310
|
350
|
400
|
450
|
550
|
650
|
|
H
|
mm
|
175
|
180
|
210
|
230
|
350
|
359
|
373
|
435
|
500
|
614
|
674
|
818
|
970
|
|
W
|
mm
|
120
|
120
|
160
|
180
|
240
|
280
|
320
|
360
|
400
|
450
|
560
|
640
|
720
|
法蘭楔式閘閥16.0MPa主要連接尺寸
|
尺寸
|
DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
L
|
mm
|
170
|
190
|
210
|
230
|
240
|
300
|
340
|
390
|
450
|
525
|
600
|
750
|
|
H
|
mm
|
175
|
180
|
210
|
230
|
350
|
359
|
373
|
435
|
500
|
614
|
674
|
818
|
|
W
|
mm
|
120
|
120
|
140
|
160
|
200
|
240
|
280
|
320
|
360
|
400
|
400
|
450
|
閘閥訂貨主要事項：
