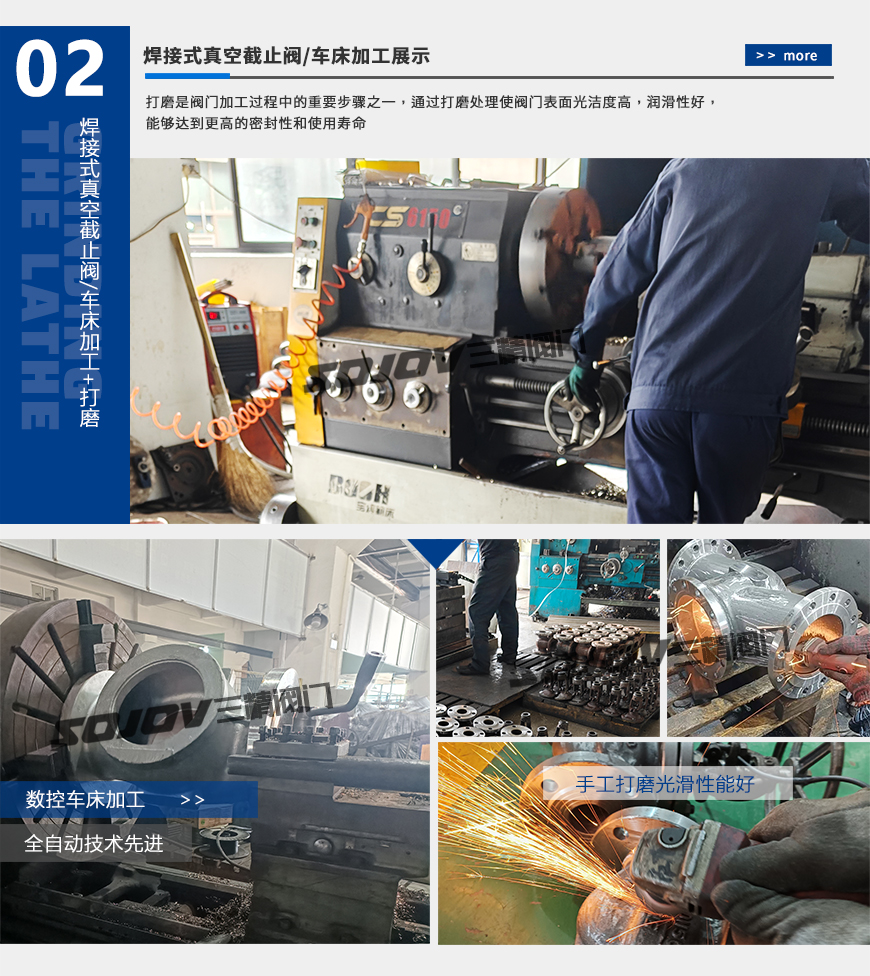

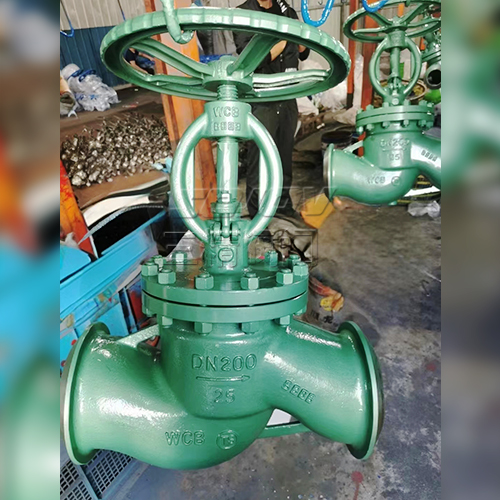

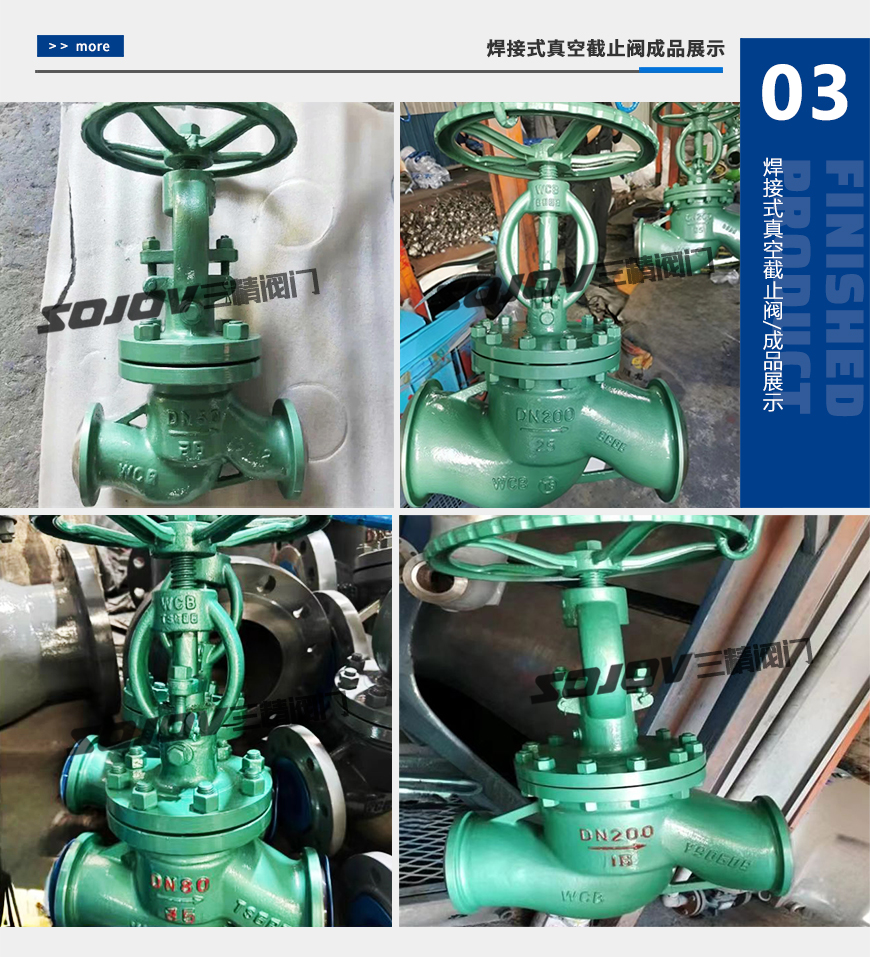

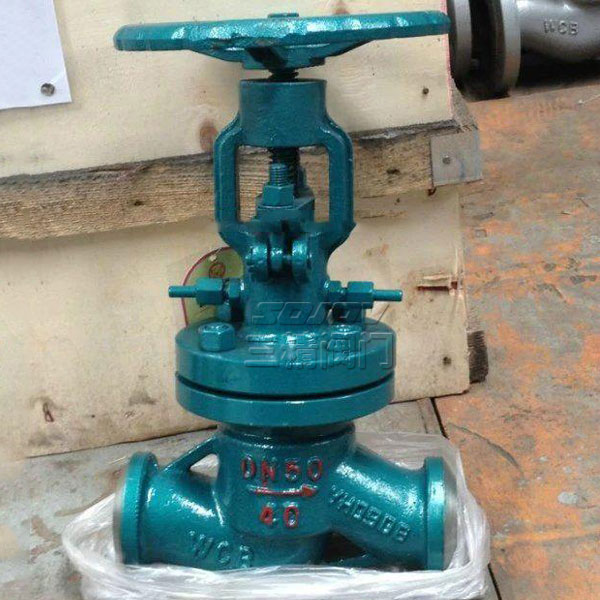

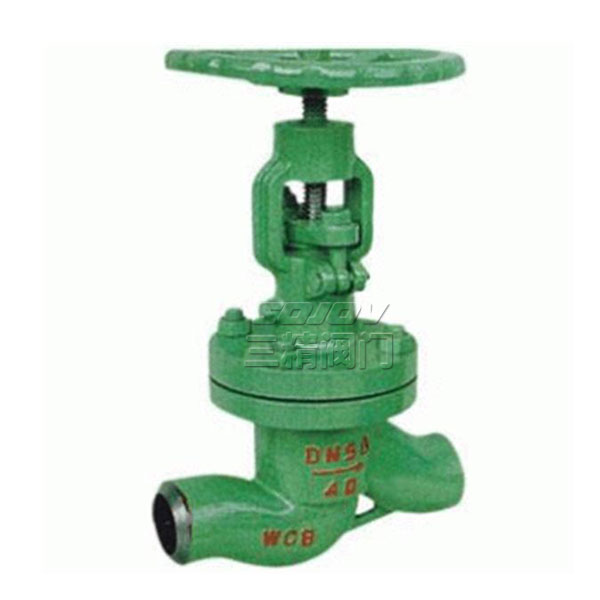

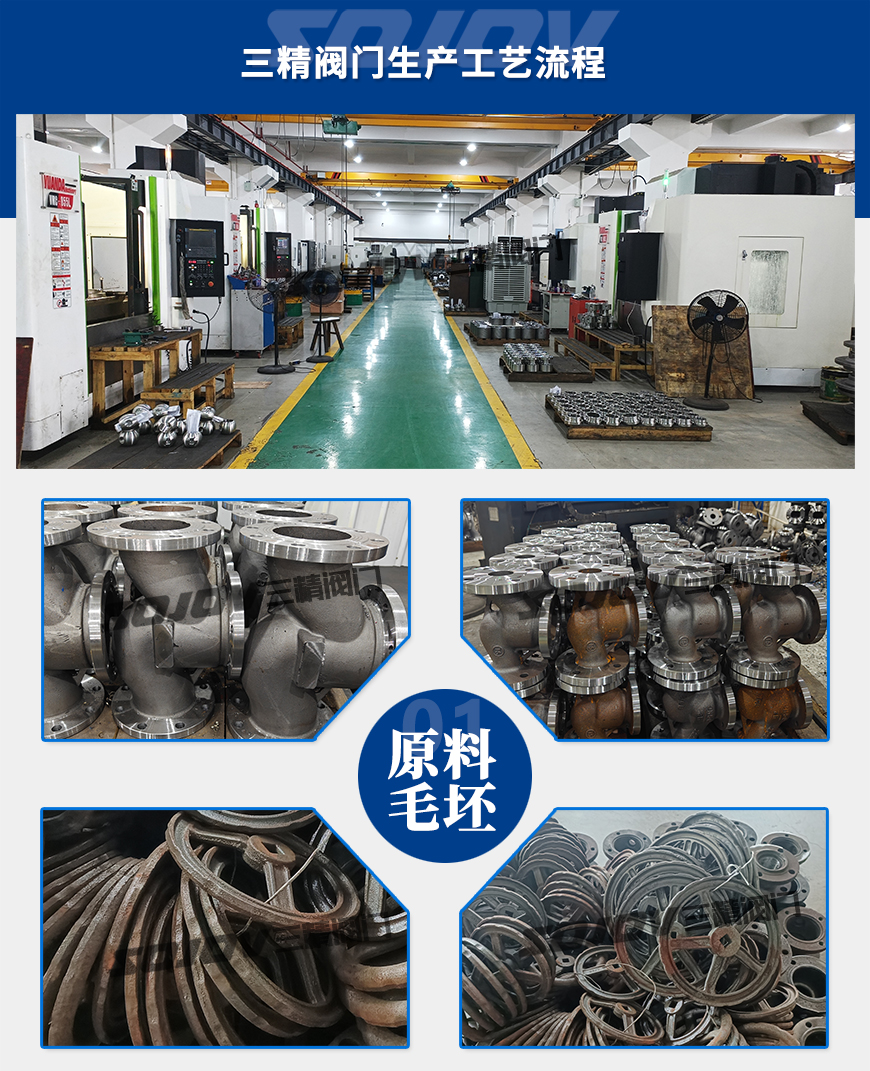

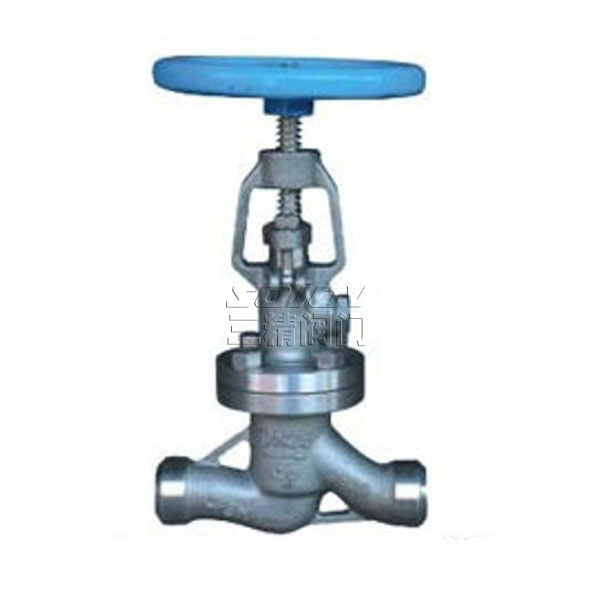

焊接式真空截止閥

型號：NKJ61H

公稱通徑：15MM-400MM

使用壓力：1.6MPA -6.4MPA

連接方式：焊接連接

形式：手動

主要功能：起開關作用

使用介質：耐腐蝕介質

材質：WCB標準碳鋼不銹鋼

標準：機械部標準或定做非標

產品樣本下載截止閥系列實物圖產品小樣圖

下一個[YJ41W硅黃銅氧氣截止閥]上一個：[不銹鋼截止閥]

產品詳情

NKJ61H真空截止閥概述

真空截止閥型號：NKJ61H	真空截止閥公稱通徑：15MM-400MM	真空截止閥使用壓力：1.6MPA -6.4MPA
真空截止閥連接方式：焊接連接	真空截止閥形式：手動	真空截止閥主要功能：起開關作用
真空截止閥使用介質：耐腐蝕介質	真空截止閥材質：WCB標準碳鋼不銹鋼	真空截止閥標準：機械部標準或定做非標

NKJ61H真空截止閥主要結構特點及用途

本系列閥門主體采用鑄鍛結構，具有平行雙密封副半強制雙向密封，密封面到位運動和楔形塊楔緊運動分步作用實現零泄漏。密封面運動磨擦力小、啟閉輕便，而且密封面磨損有自動補償功能。結構簡單、緊湊、檢修方便，使用壽命長。閥蓋填料室設有真空密封結構，具有自脹壓緊作用，并且密封采用高強膨脹材料密封，使系統與大氣完全隔離，具有很好的系統氣密性。本系列閥門連接形式分法蘭、焊接兩種，驅動方式有手動、電動兩種。

該閥門適用于工作溫度≤425℃和≤550℃，工作介質為水、蒸汽或空氣的管路上，作為啟閉裝置；尤其適用于火電廠汽機冷凝和真空負壓系統，起真空隔離密封作用。

NKJ61H真空截止閥閥門結構型式

Valve ctrucure type

產品類型 Product type	殼體強度試驗/MPa Sheli strangth test	上密封試驗/MPa Back seal test	密封試驗/MPa Seal test	適用介質 Applicable medium	適用溫度/℃ Applicable temperature
NKJ61H-40	6.O	4.4	4.4	水、蒸汽、空氣 Water、Steam、Air	≤425
NKJ61H-64	96	7.O	7.O
NKJ61H-100	15.O	11.0	11.O
NKJ61Y-40l	6.O	4.4	4.4	水、蒸汽、空氣 Water、Steam、Air	≤550
NKJ61Y-64l	9.6	7.0	7.O
NKJ61Y-1OOI	15.O	11.O	11.O

NKJ61H真空截止閥閥門主要零件材料

Material for Main Parts

零件名稱 Part name	閥體、閥蓋Body Bonnet	閥桿 Valve Stem	閥瓣Disc	密封面 Sealing face	閥桿螺母 Yokenut	填料 Packing	緊固件 Fasteher
NKJ61H-C型	25或WCB	鉻不銹鋼 Crstain mless teel	鉻不銹鋼 Crstain mless steel	H：合金鋼 H：alloy steel	鋁青銅 AI bronze	膨脹復合石墨 Expanding compound graphlte	優質碳鋼 High-grade carbon steel
NKJ61Y-l型	鉻鉬鋼 Cr.Mo steel	20CrlM01vA 或38CrMoAlA	12CrlMo 1VA	Y：硬質合金 Y:oarbide alloy	鋁青銅 AI bronze	膨脹復合石墨 Expanding compound graphlte	鉻鉬鋼 Cr.Mo steel

NKJ61H真空截止閥

公稱通徑 DN/mm Nominal diameter	公稱壓力 PN/MPa Nominal pressure	主要外形尺寸和連接尺寸/mm Main extemal and connectingd mensions
公稱通徑 DN/mm Nominal diameter	公稱壓力 PN/MPa Nominal pressure	L	H	D	D0	D1	L1	α	W
1O	4.0	130	245	36	11	18.4	1O	-	120
15		130	245	36	16	22.5	1O	-	120
20		150	265	44	21	28.5	11	-	160
25		160	270	48	26	34.5	12	-	200
32		180	285	48	34	-	-	37o30'	200
40		200	320	55	40	-	-	37o30'	240
50		230	365	64	48	-	-	37o30'	320
65		290	41O	82	66	-	-	37o30'	300
80		31O	430	95	78	-	-	37o30'	300
100		350	470	117	1OO	-	-	37o30'	350
125		400	500	143	126	-	-	37o30'	350
150		480	533	167	150	-	-	37o30'	400
1O	6.4	130	245	36	1O	18.4	1O	-	120
15		130	245	36	15	22.5	1O	-	120
20		150	265	44	20	28.5	11	-	160
25		160	270	48	25	34.5	12	-	200
32		180	280	48	33	-	-	37o30'	200
40		200	320	55	39	-	-	37o30'	240
50		230	365	64	48	-	-	37o30'	320
65		290	41O	82	65	-	-	37o30'	320
80		31O	430	95	76	-	-	37o30'	360
100		350	470	117	98	-	-	37o30'	400
125		480	500	143	123	-	-	37o30'	400
150		480	533	167	148	-	-	37o30'	500
1O	10.O	130	245	36	1O	18.4	1O	-	120
15		130	245	36	14	22.5	1O	-	120
20		150	265	44	20	28.5	11	-	160
25		160	270	48	25	34.5	12	-	200
32		180	285	48	32	-	-	37o30'	200
40		200	320	55	38	-	-	37o30'	240
50		230	355	64	48	-	-	37o30'	320
65		290	41O	82	63	-	-	37o30'	320
80		31O	430	95	74	-	-	37o30'	360
1OO		350	470	117	97	-	-	37o30'	400
125		400	500	143	123	-	-	37o30'	400
150		480	533	167	148	-	-	37o30'	500

NKJ61H真空截止閥主要尺寸及重量 Main dimensions and weight

注：PN4.0(40)閥門允許作為PN1.0(10)、PN1.6(16)、PN2.5(25)壓力級選用

截止閥訂貨主要事項

截止閥介質壓力等級內泄漏率閥門尺寸連接方式標準最大耐溫最大耐壓最大流量/每小時,截止閥閥體材質轉動方式（手柄/蝸輪）內部閥體結構截止閥工作原理安裝說明等相關技術資料當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的三精閥門公司專家為您審核把關。感謝您訪問我們的網站【http://www.cnsjv.com】
