襯氟直角截止閥結構特點
時間：4/10/2021 9:55:21 AM 來源：三精閥門 瀏覽數：7398
襯氟截止閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式（閥桿升降，手輪不升降），也有升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。截止閥只適用于全開和全關，不允許作調節和節流。

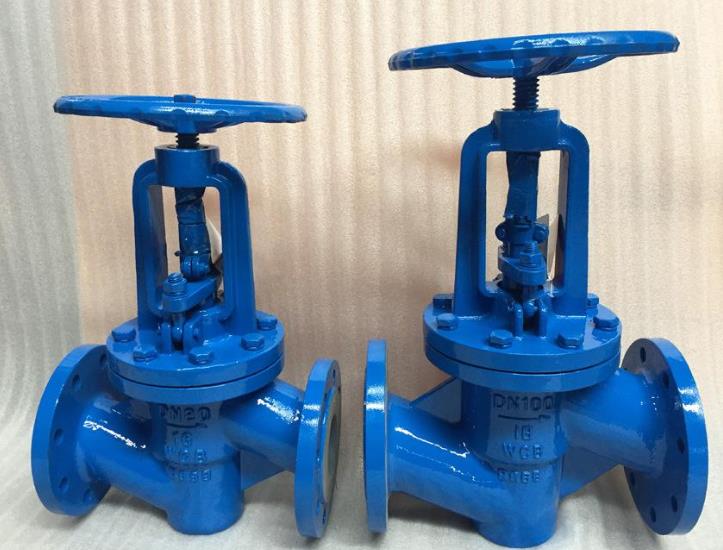

襯氟直角截止閥
襯氟直角截止閥結構特點
1、與閘閥相比，截止閥的結構較簡單，制造與維修都較方便。
2、密封面不易磨損、擦傷，密封性較好、壽命長。
3、啟閉時閥瓣行程較小，啟閉時間較短、閥門高度較小。
4、閥瓣與閥桿設計為一體結構，結構緊湊，使用安全。
5、截止閥有三種結構形式：直通式、直流式、角式，其中直通式最為常用，角式可以安裝在管路系統的拐角處，直流式流阻是截止閥中最小的。
6、可根據用戶需求配置氣動、電動裝置，滿足遙控和程控的需要。
7、更換零件襯里材料可適用各種介質。
襯氟直角截止閥技術參數與執行標準
|
|
直通式
|
直流式
|
角式
|
|
公稱通徑
|
DN15~250
|
||
|
公稱壓力(Mpa)
|
PN1.0、PN1.6、PN2.5
|
||
|
閥門材料
|
灰鑄鐵、碳鋼、不銹鋼
|
||
|
襯里材料
|
PTFE(F4)、FEP(F46)、PCTEF(F3)、PVDF(F2)、GXPP、GXPO、UHMW-PE
|
||
|
適用介質
|
詳見防腐襯里材料
|
||
|
工作溫度(℃)
|
|||
|
設計制造
|
GB/T12233-1989、GB/T12235-1989、Q/ZXD 01-1999、ANSI 16.34
|
||
|
結構長度
|
GB/T 12221-1989
|
||
|
連接法蘭
|
JB/T 82.1-94、GB/T9113.1-2000
|
||
|
壓力試驗
|
GB/T 13927-1992
|
||
|
傳動方式
|
手動、齒輪傳動、氣動、電動
|
||
