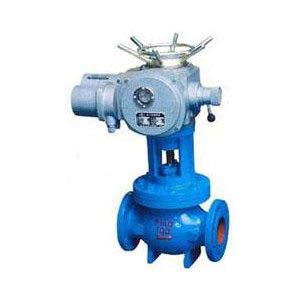

P941X電動直通式排泥閥
品牌：三精閥門
型號：P941X
公稱壓力：1.0MPa
電動頭電壓：220V、380V（訂貨時注明）
閥體、支架材料：鑄鐵、球墨鑄鐵、WCB
閥桿材料：不銹鋼
閥板材料：球墨鑄鐵、熱合橡膠、WCB熱合橡膠
產品詳情
P941X電動直通式排泥閥概述
P941X電動直通式排泥閥又名蓋閥，常用于城市水廠、污水處理廠的沉淀池底排放污泥用。排泥閥的適用介質為原生污水，介質的溫度一般應小于50℃，其工作水深小于10米。排泥閥也用于水處理工廠做為排放水池內的污泥及廢水。排泥閥為角型結構，內部的尼龍強化橡膠隔膜，可供長期使用排泥閥。
P941X電動直通式排泥閥參數
公稱壓力：1.0MPa
電動頭電壓：220V、380V（訂貨時注明）
閥體、支架材料：鑄鐵、球墨鑄鐵、WCB
閥桿材料：不銹鋼
閥板材料：球墨鑄鐵、熱合橡膠、WCB熱合橡膠
P941X電動直通式排泥閥工作原理
P941X電動直通式排泥閥由閥體、液壓缸、活塞、閥桿、閥瓣組成，液壓缸是液體工具。液體作為動力，活塞、閥桿作為開關。排泥閥必須配用手動換方閥或電磁閥可遠距離控制排泥閥開關。排泥閥是一種由液壓源作執行機構的角式截止閥類閥門。通常成排安裝在沉淀池底部外側壁，用以排除池底沉淀的泥砂和污物。
P941X電動直通式排泥閥結構特點
1、閥蓋自帶螺桿，水深度淺時可直接用手柄操作;閥板成錐拱形，自帶導向，開啟操作力小;螺桿及密封面采用錫青銅，耐腐、耐磨�？膳c手電兩用啟閉機配套使用進行微機控制。
2、膜片式液壓、氣動快開排泥閥一般有液壓排泥閥和氣動角式排泥閥兩種。該閥的主要特點是采用雙室隔膜傳動機構替代活塞式，無運動磨損。排泥閥由液壓缸和角式截止閥組合而成，液壓缸內動力帶動瓣升降，使閥體通道開或閉，以達到流體通斷。
3、液壓缸的活塞密封件為L型皮碗。閥瓣與閥座為軟密封。排泥閥采用液動、氣動角式快開排泥閥或手動二位四通換向閥集中控制。

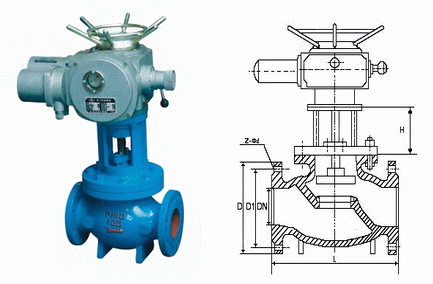

P941X電動直通式排泥閥技術參數
| DN | L1 | L2 | H | D | D1 | Z-фd |
| 50 | 110 | 95 | 200 | 165 | 125 | 4-8 |
| 80 | 135 | 125 | 230 | 200 | 160 | 4-8 |
| 100 | 160 | 125 | 250 | 220 | 180 | 8-18 |
| 150 | 205 | 145 | 300 | 285 | 340 | 8-23 |
| 200 | 220 | 185 | 350 | 340 | 295 | 8-23 |
| 250 | 260 | 205 | 400 | 395 | 350 | 12-23 |
| 300 | 280 | 245 | 450 | 445 | 400 | 12-23 |
| 400 | 335 | 310 | 550 | 656 | 515 | 16-25 |
