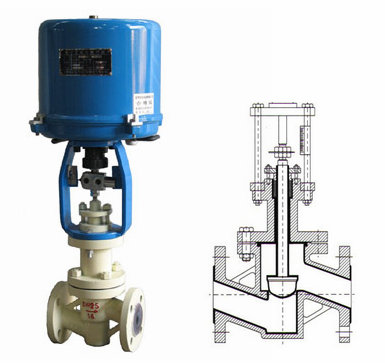

ZDLPF46電動襯氟調節閥
品牌：三精閥門
閥門型號：ZDLPF46
通徑規格：DN20～DN150mm
結構形式：單座柱塞襯氟閥芯
閥體材質：鑄鋼(WCB)、不銹鋼(304、316、316L)
公稱壓力：PN16
適用溫度：-40-180℃
應用范圍：酸、堿等強腐蝕介質和有毒、易揮發等氣體、液體
產品特點：耐腐蝕、密封性能好、泄露量小
產品詳情
電動襯氟調節閥概述
ZDLPF46電子式電動襯氟調節閥具有良好的耐腐蝕性能，該閥接觸介質的部位（閥體內腔、閥芯、閥座）全襯有氟塑料，能耐酸、堿，強腐蝕介質，且密封性能好，采用聚四氟乙烯材質的密封，確保無滲漏，泄漏量小，由于閥芯、閥座是軟密封，故泄漏量低于國家Ⅳ級標準。電動襯氟調節閥可廣泛適用于對酸、堿等強腐蝕機制和有毒、易揮發等氣體、液體介質的過程控制、調節。
電動襯氟調節閥特點
電動襯氟調節閥內有伺服放大器，無需另配伺服放大器，輸入控制信號（4-20mADC或1-5VDC）及單相電源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節，具有體積小、重量輕、連線簡單、流量大、調節精度高等特點，廣泛應用于電力、石油、化工、冶金、環保、輕工、教學和科研設備等行業的工業過程自動控制系統中。
電動襯氟調節閥參數
| 閥體 | |
| 形 式 | 直通單座球型閥 |
| 公稱通徑 | G3/4". 20. 25. 32. 40. 50. 65. 80. 100. 150mm |
| 公稱壓力 | PN16bar |
| 法蘭標準 | RF |
| 材 料 | 鑄鋼( ZG230450)、襯聚四氟乙烯(F46)等 |
| 工作溫度 | -40-180℃ |
| 閥蓋形式 | 螺栓壓緊式 |
| 填 料 | V型聚四氟乙烯填料 |
| 閥內組件 | |
| 閥芯型式 | 單座柱塞型閥芯 |
| 流量特性 | 等百分比特性和線性特性 |
| 閥芯材料 | 2Cr13、襯聚四氟乙烯(F46) |
| 閥座材料 | 2Cr13、襯聚四氟乙烯(F46) |
| 波紋管材料 | 聚四氟乙烯{ F46） |
電動襯氟調節閥執行器
| 執行機構 | |||||||||
| 型 式 | 381 LSA-08 | 381 LSA-20 | 381 LSB-30 | 381 LSB-50 | 381 LSC-65 | 381 LSC-99 | 381 LSC-160 | ||
| 活塞直徑 | 381 LXA-08 | 381 LXA-20 | 381 LXB-30 | 381 LXB-50 | 381 LXC-65 | 381 LXC-99 | 381 LXC一160 | ||
| 輸出力推(N) | 800 | 2000 | 3000 | 5000 | 6500 | 10000 | 16000 | ||
| 最大行程L(mm) | 30 | 60 | 100 | ||||||
| 工作速度( mm/s) | 4.2 | 2.1 | 3.5 | 1.7 | 2.8 | 2.0 | 1.0 | ||
| 主要技術參數 | 電源電壓：220W50Hz輸入信號：4-20mA或1-5V．DC輸出信號：4-20mA．DC | ||||||||
| 防護等級：相當IP55 隔爆標志：Exd|| BT4 手操功能：手柄 | |||||||||
| 環境溫度：-25 +70℃ 環境濕度：≤95% | |||||||||
