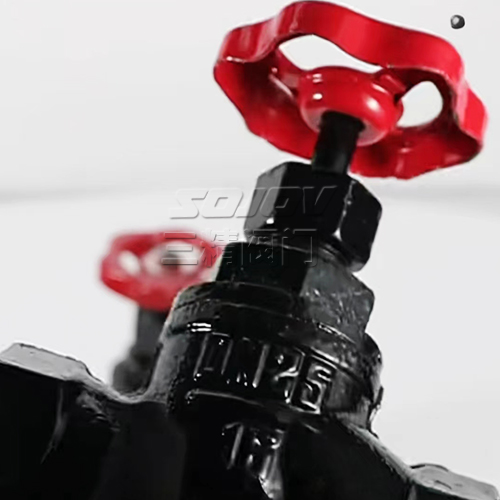

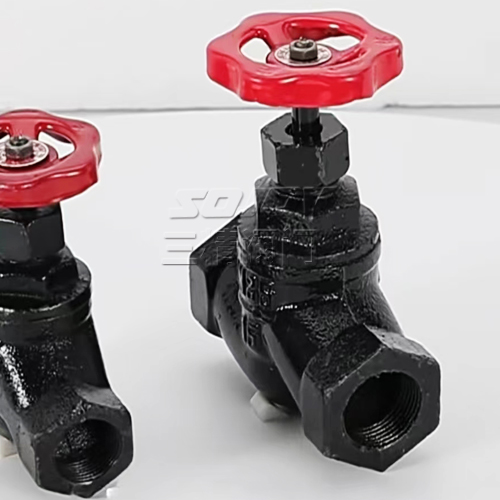

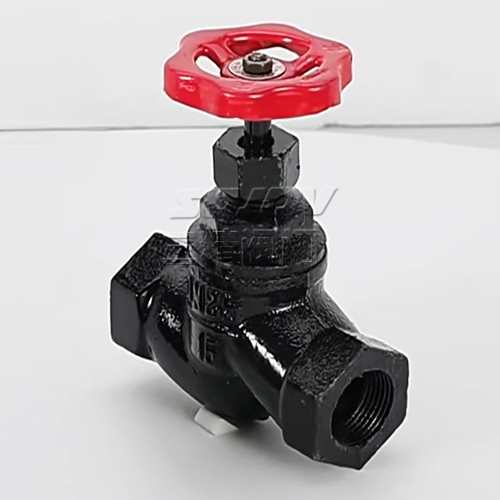

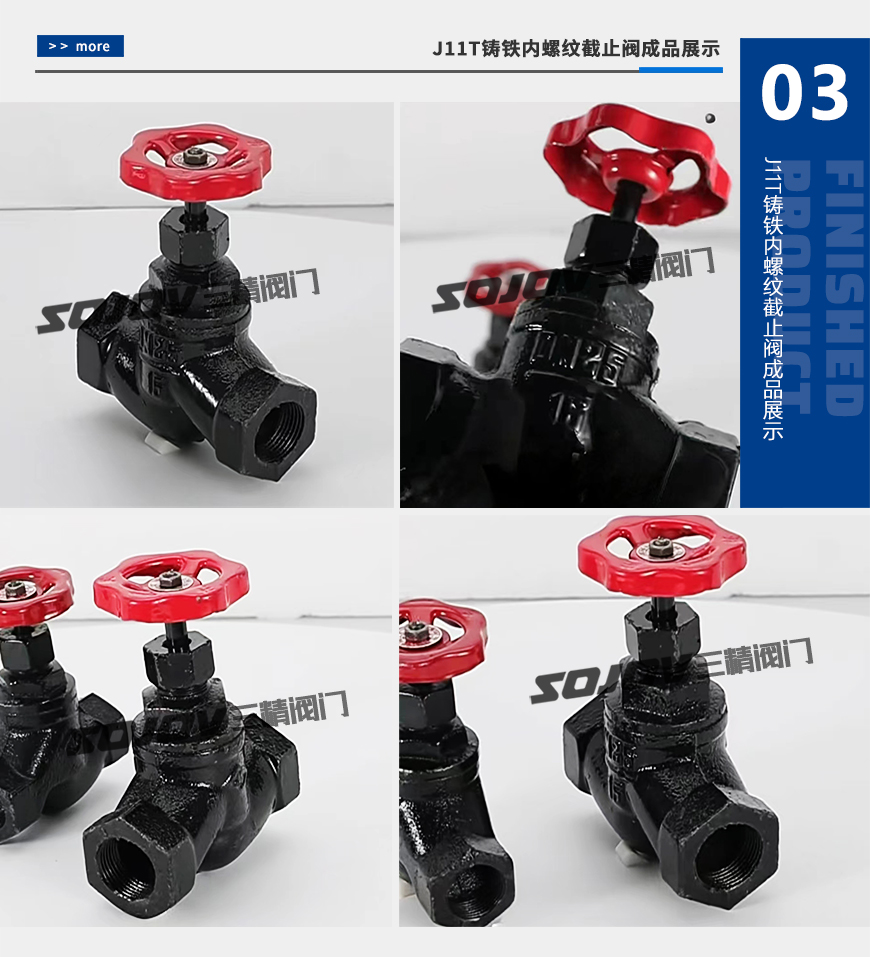

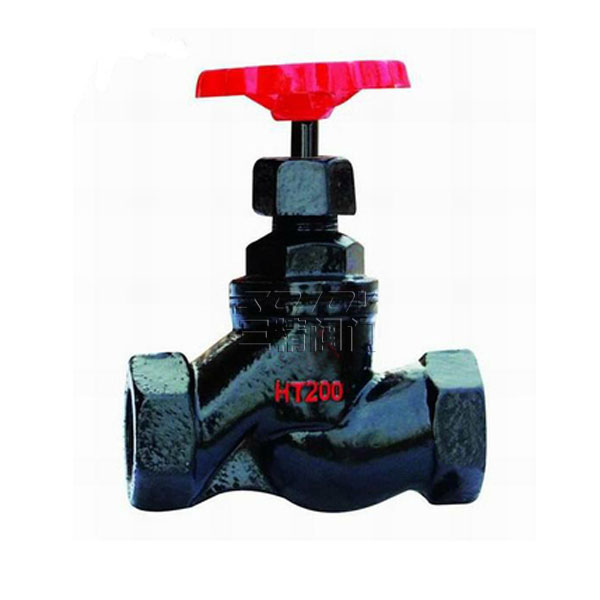

J11T鑄鐵內螺紋截止閥
公稱通徑：15MM-50MM
使用壓力：1.0MPA -1.6MPA
連接方式：螺紋連接
形式：手動
主要功能：起開關作用
使用介質：水.油品.蒸汽
材質：HT200鑄鐵
標準：機械部標準或定做非標
產品詳情
鑄鐵內螺紋截止閥概述
截止閥是一種常用的截?cái)嚅y，主要用來按通或截?cái)喙苈分械慕橘|(zhì)，一般不用于調節流量，截止閥適用的壓力、溫度范圍很大，但一般用于中、小口徑的管道。與閘閥相比，截止閥的結構較簡單，制造與維修都較方便,密封面不易磨損、擦傷，密封性較好，壽命較長,啟閉時閥瓣行程較小，啟閉時間較短，閥門高度較小。廣泛用于給排水、煤氣、電力、冶金、石油、化工、輕紡以及城建等行業，在蒸汽、水、油類介質的管路上作啟閉用。
鑄鐵截止閥用途
鑄鐵截止閥安裝在管路上，作啟閉用，J41T-16型適用于工作溫度≤200℃的水、蒸汽介質管路上，J41W-16型適用于工作溫度≤200℃的油品介質管路上。
|
截止閥型號：J11T J11W |
公稱通徑：15MM-50MM |
使用壓力：1.0MPA -1.6MPA |
|
連接方式：螺紋連接 |
截止閥形式：手動 |
主要功能：起開關作用 |
|
使用介質：水.油品.蒸汽 |
截止閥材質：HT200鑄鐵 |
標準：機械部標準或定做非標 |
鑄鐵截止閥主要技術參數
|
型號
|
公稱壓力
|
試驗壓力
|
工作溫度
|
適用介質
|
|
|
強度
|
密封
|
||||
|
J11T-16
|
1.6
|
2.4
|
1.8
|
≤200
|
水、蒸氣
|
|
J11X-16
|
1.6
|
2.4
|
1.8
|
≤200
|
水
|
鑄鐵截止閥主要外形尺寸
|
型號
|
公稱壓力
DN(mm) |
尺寸
|
重量kg
|
||
|
L
|
H
|
D0
|
|||
|
J11T-16
J11X-16 |
15
|
65
|
100
|
60
|
0.66
|
|
20
|
75
|
104
|
60
|
0.92
|
|
|
25
|
90
|
120
|
75
|
1.53
|
|
|
32
|
105
|
124
|
75
|
1.9
|
|
|
40
|
120
|
136
|
100
|
2.4
|
|
|
50
|
140
|
148
|
100
|
3.4
|
|
截止閥訂貨主要事項
截止閥介質壓力等級內泄漏率閥門尺寸連接方式標準最大耐溫最大耐壓最大流量/每小時,閘閥閥體材質轉動方式（手柄/蝸輪）內部閥體結構截止閥工作原理安裝說明等相關技術資料當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的三精閥門公司專家為您審核把關。感謝您訪問我們的網站【http://www.cnsjv.com】
