Y42X彈簧薄膜式減壓閥
產品詳情

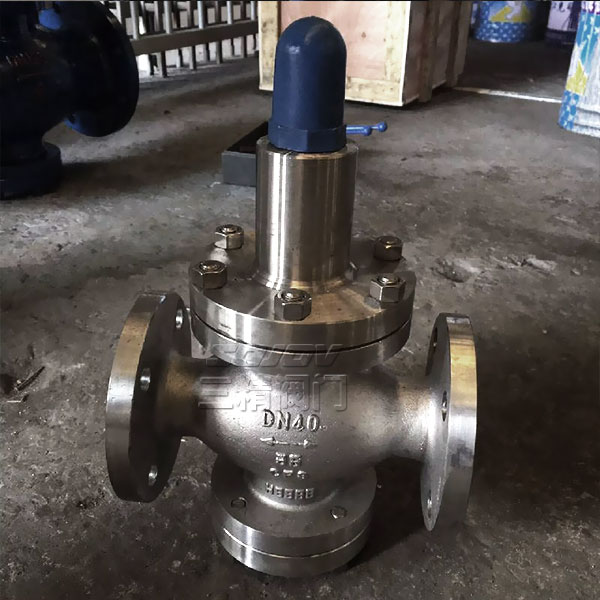

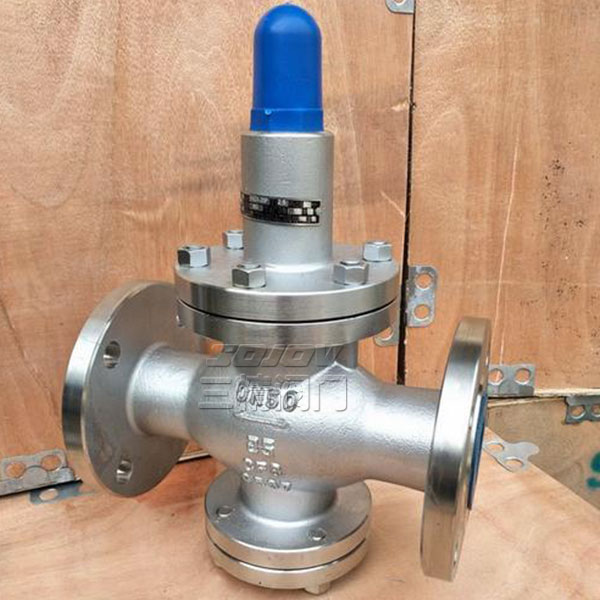

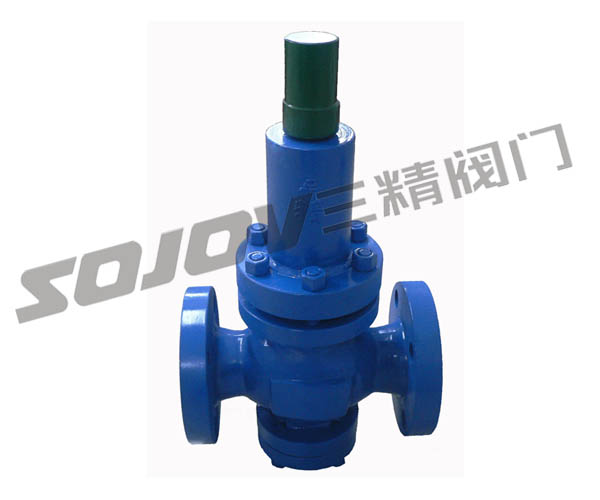

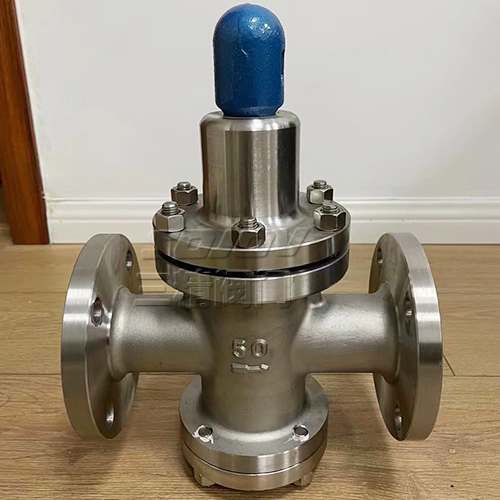

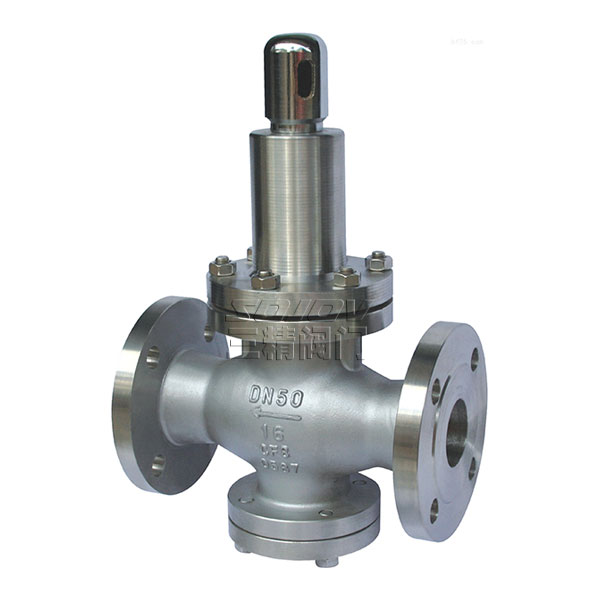

彈簧薄膜式減壓閥
彈簧薄膜式減壓閥結構特點和用處
彈簧薄膜式減壓閥主要由調節彈簧、膜片、活塞、閥座、閥瓣等零件組成。利用膜片直接傳感下游壓力驅動閥瓣，控制閥瓣開度完成減壓穩壓功能。本產品在城市建筑、高層建筑的冷熱供水系統中，可取代常規分區水管，節省設備。也可在通常的冷熱水管網中，起減壓穩壓作用。產品調壓、穩壓動作平穩，適用于水和非腐蝕性液體介質的管路。
| 彈簧減壓閥型號：Y42X | 彈簧減壓閥公稱通徑：15MM-500MM | 彈簧減壓閥 使用壓力：1.6MPA-10MPA |
| 彈簧減壓閥 連接方式：法蘭連接 | 彈簧減壓閥 形式：彈簧式 | 彈簧減壓閥 主要功能：起減壓保護作用 |
| 彈簧減壓閥 使用介質：水管道 | 彈簧減壓閥 材質：鑄鋼.不銹鋼 | 彈簧減壓閥標準：機械部標準或定做非標 |
彈簧薄膜式減壓閥主要技術參數和性能指標
| 公稱壓力(Mpa) | 1.0 | 1.6 | 2.5 |
| 殼體試驗壓力(Mpa)* | 1.5 | 2.4 | 3.75 |
| 密封試驗壓力(Mpa) | 1.0 | 1.6 | 2.5 |
| 最高進口壓力(Mpa) | 1.0 | 1.6 | 2.5 |
| 出口壓力范圍(Mpa) | 0.2-0.8 | 0.2-1.0 | 0.4-1.6 |
| 壓力特性偏差(Mpa)△P2P | GB12244-1989 | ||
| 流量特性偏差(Mpa)P2G | GB12244-1989 | ||
| 滲漏量 | 0 | ||
| 工作溫度 | 0℃-80℃ | ||
彈簧薄膜式減壓閥主要零件材料
| 零件名稱 | 零件材料 |
| 閥體 閥蓋 底蓋 | WCB |
| 閥座 | 2Cr13 |
| 閥瓣 | 2Cr13 |
| 閥桿 | 2Cr13 |
| 缸套 | 2Cr13/25(鍍硬鉻) |
| 活塞 | 2Cr13 |
| O型圈 | 丁腈橡膠 |
| 密封圈 | 丁腈橡膠 |
| 膜片 | 夾織物丁腈橡膠 |
| 調節彈簧 | 60Si2Mn |
彈簧薄膜式減壓閥流量系數(Cv)
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 |
| Cv | 1 | 2.5 | 4 | 6.5 | 9 | 16 | 25 | 36 | 64 | 100 | 140 | 250 | 400 | 570 | 780 | 1020 | 1500 |
彈簧薄膜式減壓閥外形尺寸(PN1.0-2.5)
| 公稱通徑DN | 外 形 尺 寸 | ||
| L | H | Hl | |
| 15 | 160 | 265 | 100 |
| 20 | 160 | 265 | 100 |
| 25 | 180 | 285 | 110 |
| 32 | 200 | 285 | 110 |
| 40 | 220 | 320 | 120 |
| 50 | 250 | 320 | 120 |
| 65 | 280 | 335 | 140 |
| 80 | 310 | 425 | 165 |
| 100 | 350 | 445 | 185 |
| 125 | 400 | 590 | 225 |
| 150 | 450 | 625 | 260 |
| 200 | 500 | 680 | 280 |
| 250 | 650 | 855 | 335 |
| 300 | 800 | 935 | 385 |
| 350 | 850 | 1015 | 430 |
| 400 | 900 | 1095 | 455 |
| 450 | 900 | 1165 | 500 |
| 500 | 950 | 1205 | 525 |
結構特點
彈簧薄膜式減壓閥屬于直接作用式彈簧薄膜式減壓閥。
主要由調節彈簧、膜片、活塞、閥座、閥瓣等零件組成。利用膜片直接傳感下游壓力驅動閥瓣，控制閥瓣開度完成減壓穩壓功能。
彈簧薄膜式減壓閥在城市建筑、高層建筑的冷熱供水系統中，可取代常規分區水管，節省設備。
也可在通常的冷熱水管網中，起減壓穩壓作用。
彈簧薄膜式減壓閥調壓、穩壓動作平穩，適用于水和非腐蝕性液體介質的管路。
減壓閥調壓步驟
1、關閉減壓閥前的閘閥，開啟減壓閥后的閘閥，制造下游低壓環境將調節螺釘按逆時針旋轉至最上位置（相對最低出口壓力），然后關閉減壓閥后閘閥
2、慢慢開啟減壓閥前的閘閥至全開；
3、順時針慢慢旋轉調節螺釘，將出口壓力調至所需要的壓力（以閥后表壓為準）；調整好后，將鎖緊
4、螺母鎖緊打開減壓閥后閘閥
5、如在調整時出口壓力高于設定壓力，須從第一步開始重新調整，即只能從低壓向高壓調。
減壓閥訂貨注意事項：
減壓閥選型時應提供口徑,使用介質,閥前壓力,閥后壓力,閥后設定壓力,最大流量/每小時,確定閥門尺寸,連接方式,標準,最大行程,開啟行程,流量調節比,壓力波動（精度）壓力,溫度對應比,最大耐溫,閥體材質,壓力等,內泄漏率,內部閥體結構,工作原理,安裝說明等相關技術資料.當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的 三精閥門 公司專家為您審核把關.感謝您訪問我們的網站【http://www.cnsjv.com】
