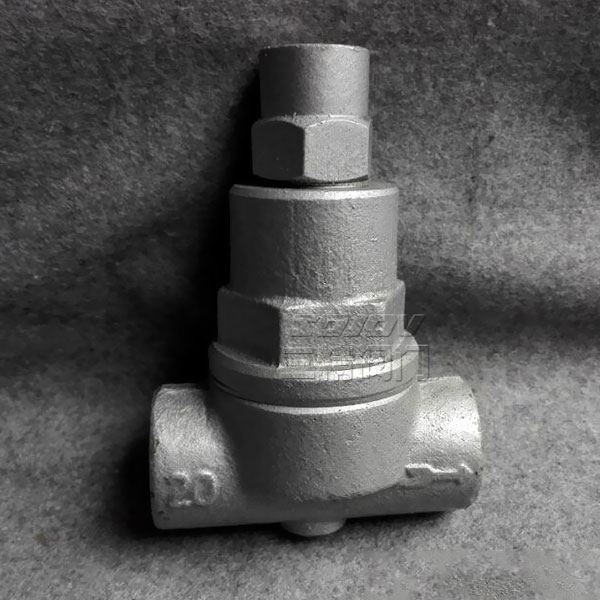

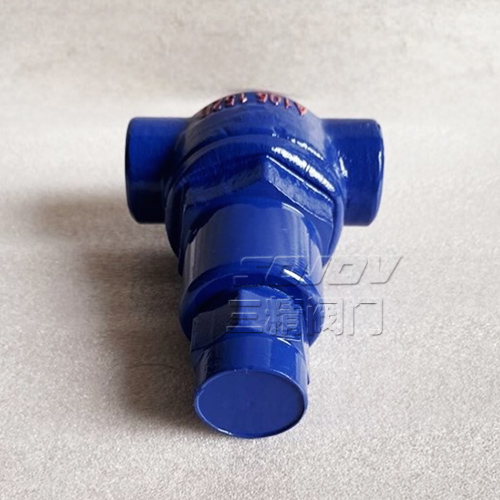

CS17H雙金屬片式疏水閥

CS17H雙金屬片式疏水閥是由雙金屬片感溫元件帶動閥心進行開關閥門。當裝置剛起動時，管道出現低溫冷凝水，雙金屬片是平展的，閥芯在彈簧的彈力下處于開啟位置。當冷凝水溫度漸漸升高，雙金屬片感溫元件開始彎曲變形，并把閥心推向關閉位置。在冷凝水達到飽和溫度之前，疏水閥完全關閉。閥前始終存有高溫凝結水，無蒸汽泄漏，節能效果好。

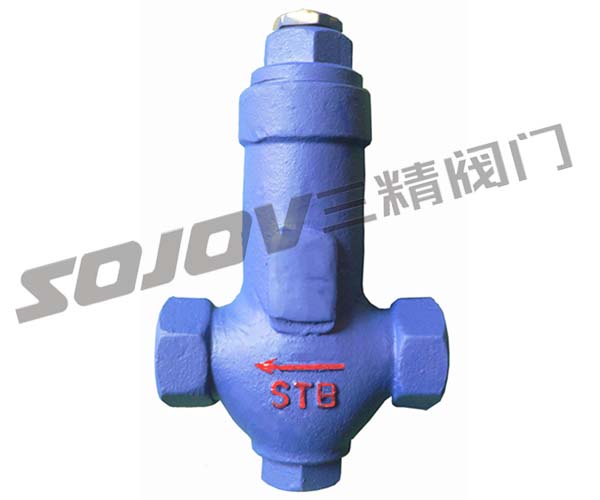

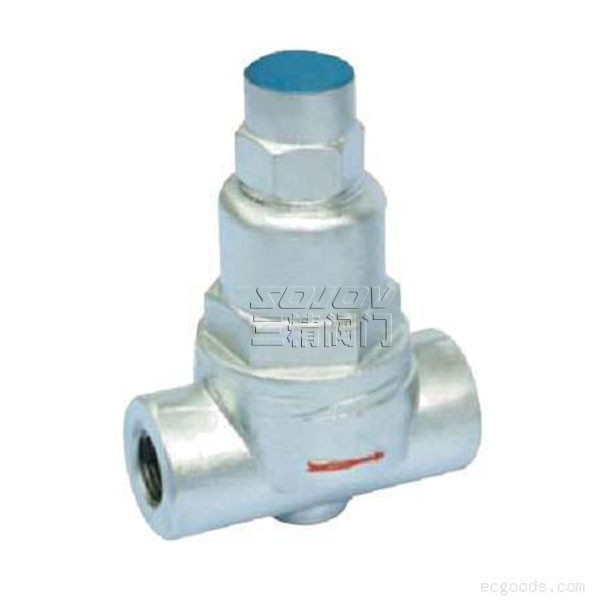

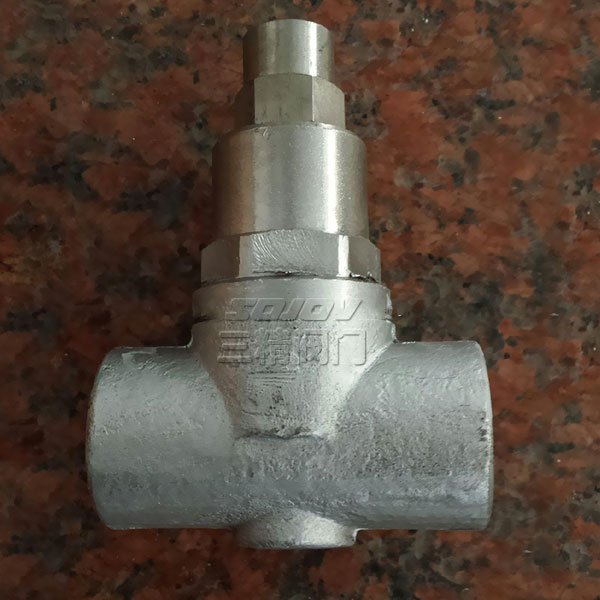

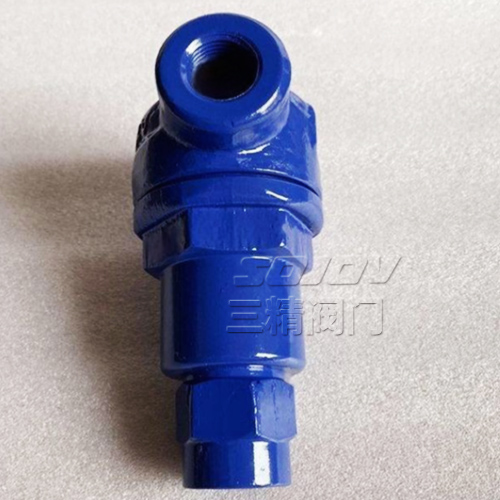

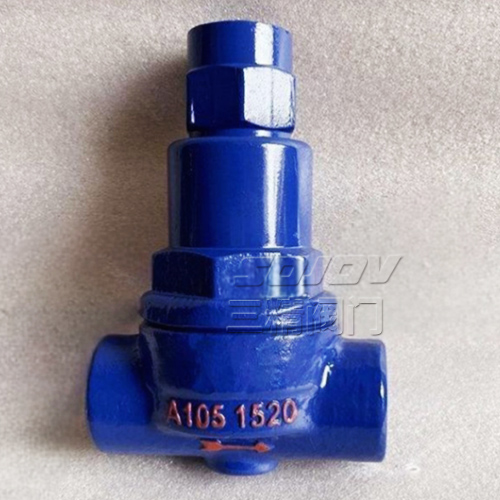

產品樣本下載疏水閥系列實物圖產品小樣圖

下一個[CS19H圓盤式蒸汽疏水閥 ]上一個：[膜盒式蒸汽疏水閥]

產品詳情

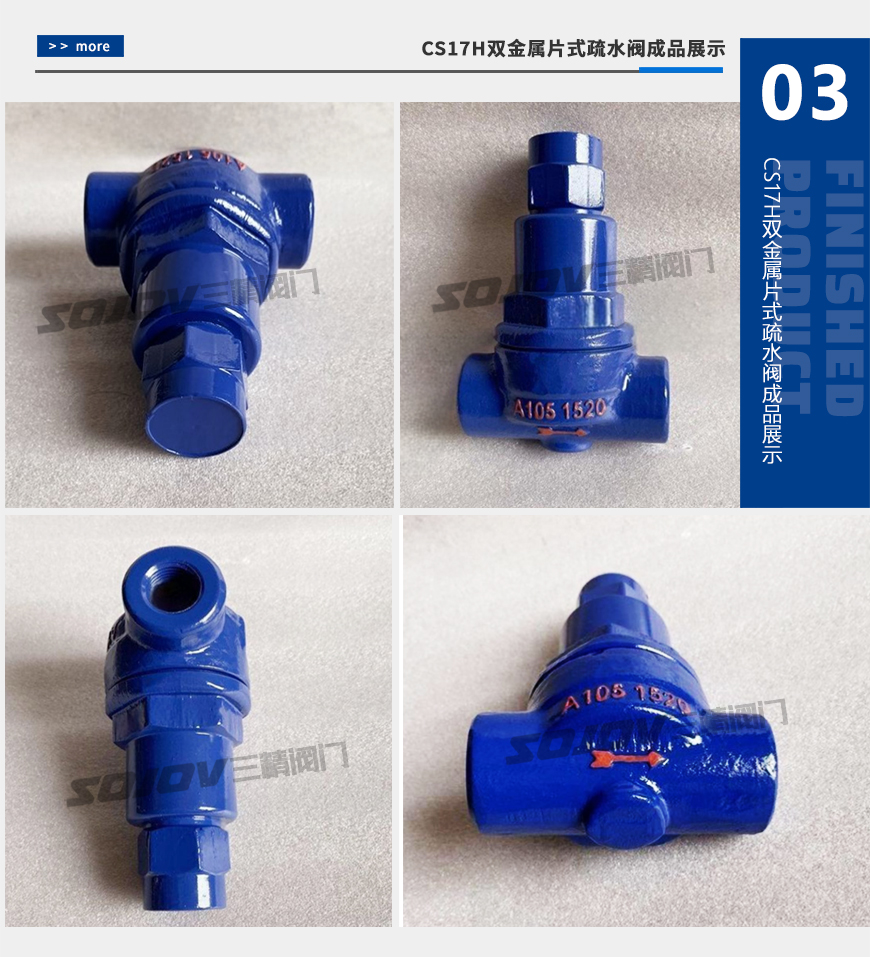

CS17H型雙金屬片式疏水閥

雙金屬片式疏水閥是熱靜力型疏水閥中結構最堅固的疏水閥。它的優點是：不怕水擊，耐高壓，體積小，重量輕，不怕凍，能自動排空氣，任意位置都可安裝；背壓率大于 80% 。疏水閥適用于蒸汽管主管道、管網伴熱、儀表伴熱、生活采暖和允許存有高溫凝結水的加熱設備疏水，使用范圍很廣。

CS17H型雙金屬片式疏水閥特點

1.可調整凝結水的排放溫度，有效地利用凝結水的顯熱。

2.閥前始終有凝結水，形成水封，無蒸汽泄漏。

3.可任意角度安裝，并隨時可調整排水溫度。

4.抗水擊，排氣性能優良。

5.球面關閉方式，使用壽命長

CS17H型雙金屬片式疏水閥工作原理

雙金屬片式疏水閥是由雙金屬片感溫元件帶動閥心進行開關閥門。當裝置剛起動時，管道出現低溫冷凝水，雙金屬片是平展的，閥芯在彈簧的彈力下處于開啟位置。當冷凝水溫度漸漸升高，雙金屬片感溫元件開始彎曲變形，并把閥心推向關閉位置。在冷凝水達到飽和溫度之前，疏水閥完全關閉。閥前始終存有高溫凝結水，無蒸汽泄漏，節能效果好。

雙金屬片式疏水閥型號規格外型尺寸表

產品型號	通徑 (mm)	連接方式	工作壓力范圍 (Mpa)	最高充許溫度 (℃）	閥體材料	外型尺寸
產品型號	通徑 (mm)	連接方式	工作壓力范圍 (Mpa)	最高充許溫度 (℃）	閥體材料	L	H1	H2	W
LTB6 (CS17H-16C)	15-25	螺紋	0.01-1.6	220	WBC A105	95	111	23	60
LTB6F CS47H-16C	15	法蘭	0.01-1.6	220	WBC A105	150	111	23	60
	20					160	111	23	60
	25					160	111	26	60
	32					210	118	27	61
	40					230	123	30	66
	50					230	123	30	66
(LTB6W) CS67H-16C	15	承插焊	0.01-1.6	220	WBC A105	95	106	35	58
	20					95	106	35	58
	25					95	106	35	58
(TB11) CS17H-16C	15	螺紋	0.01-1.6	220	(TB11) CS17H-16C	95	106	35	58
	20					95	106	35	58
	25					95	106	35	58
(TB11F) CS47H-16C	15	法蘭	0.01-1.6	220	WBC A105	150	111	23	60
	20					160	111	23	60
	25					160	111	26	60
	32					210	118	27	61
	40					230	123	30	66
	50					230	123	30	66
LTB3 CS17H-16C	15	螺紋	0.1-1.6	350	WBC A105	85	80	23	54
	20					85	80	23	54
	25					85	80	23	54
LTB3F CS17H-16C	15	法蘭	0.1-1.6	350	WBC A105	150	80	23	54
	20					15.	80	23	54
	25					160	80	23	54
LTB3W CS17H-16C	15	承插焊	0.1-1.6	350	WBC A105	85	80	23	54
	20					85	80	23	54
	25					85	80	23	54
LTB5 CS67H-16C	15-25	螺紋	0.01-1.6	350	WBC A105	85	90	20	62
LTB5F CS17H-16	15-20 25	法蘭	0.01-1.6	350	WBC A105	150 160	80	23	54
(LTB5W) CS67H-16C	15-25	承插焊	0.01-1.6	350	WBC A105	85	80	23	54
