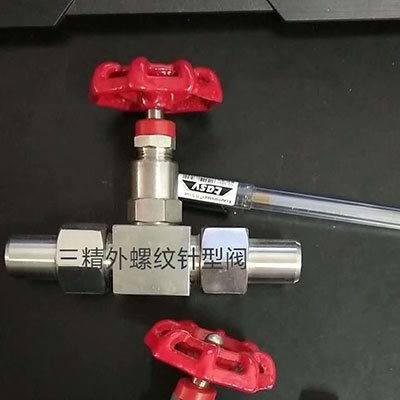

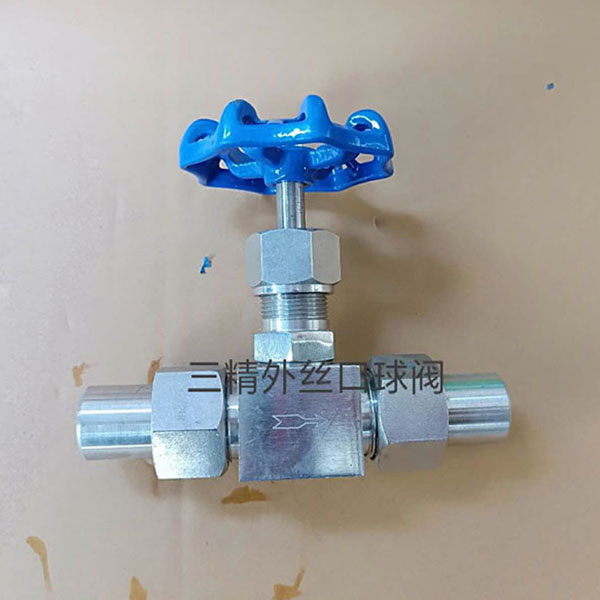

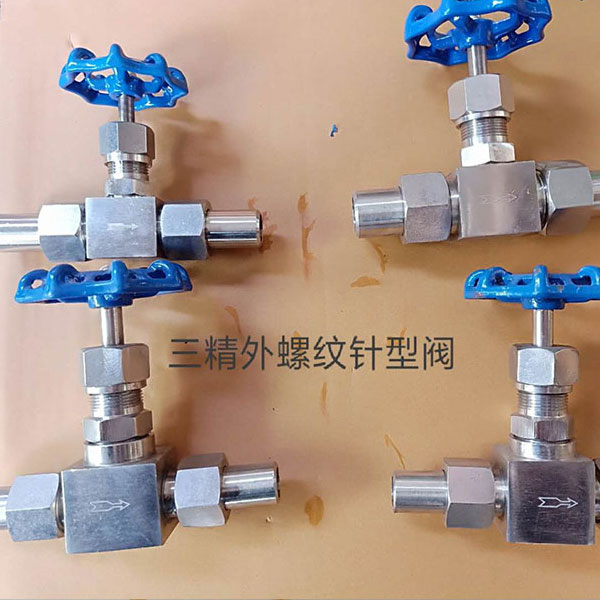

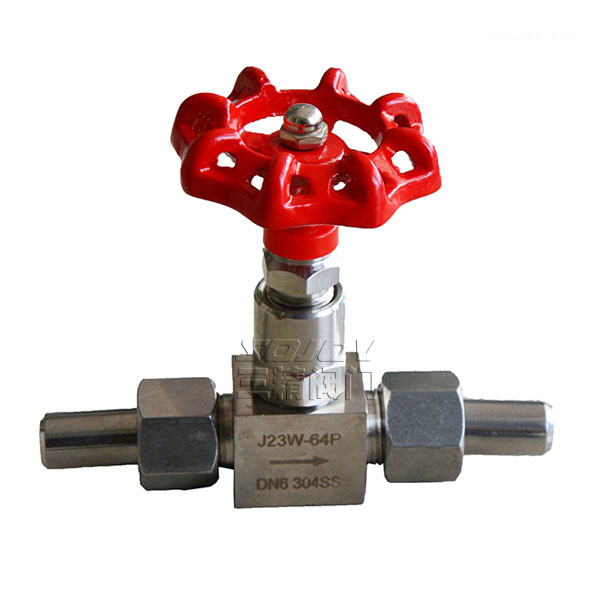

J23（21）W-16-320型外螺紋針型閥
外螺紋針型閥產品名稱與型號②外螺紋針型閥口徑③外螺紋針型閥是否帶附件以便我們的為您正確選型④外螺紋針型閥的使用壓力⑤外螺紋針型閥的使用介質的溫度。
產品詳情
外螺紋針型閥參數
外螺紋針型閥設計制造：GB/T 12224-1989 JB/T 7747-1995
外螺紋針型閥連接形式：對焊式管接頭
外螺紋針型閥結構特征：錐面密封；浮動閥瓣
外螺紋針型閥閥門檢驗和試驗：GB/T 13927-1992
外螺紋針型閥材料： 碳鋼按GB/T 12228-1989的規定 不銹鋼GB/T 1220-1989的規定
外螺紋針型閥性能規范
|
試驗項目
|
壓力值
|
|
公稱壓力
|
32
|
|
殼體試驗
|
48
|
|
密封試驗
|
35.5
|
|
氣壓試驗
|
19.2
|
|
適用溫度
|
≤425°C
|
|
適用介質
|
水、蒸氣、油品等
|
外螺紋針型閥主要零件材料
|
型號
|
閥體
|
接頭
|
閥桿
|
螺帽
|
填料
|
|
J21W-320
|
20#
|
20#
|
2Cr13
|
20#
|
PTFE
|
|
J21W-320P
|
SS304
|
SS304
|
SS304
|
SS304
|
外螺紋針型閥尺寸表
|
規格
|
M
|
ø
|
L1
|
L
|
H
|
D0
|
重量（KG）
|
|
DN6
|
M20×1.5
|
ø14×4
|
66
|
140
|
96
|
63
|
0.85
|
|
DN10
|
M24×1.5
|
ø18×4
|
78
|
160
|
115
|
78
|
1.1
|
|
DN15
|
M30×2
|
ø22×4
|
94
|
180
|
122
|
100
|
2.0
|
|
DN20
|
M36×2
|
ø28×4
|
108
|
220
|
156
|
110
|
3.5
|
|
DN25
|
M39×2
|
ø33×4
|
110
|
230
|
170
|
140
|
4.3
|
三精閥門公司訂貨須知：
一、①外螺紋針型閥產品名稱與型號②外螺紋針型閥口徑③外螺紋針型閥是否帶附件以便我們的為您正確選型④外螺紋針型閥的使用壓力⑤外螺紋針型閥的使用介質的溫度。二、若已經由設計單位選定三精公司的外螺紋針型閥型號，請按外螺紋針型閥型號直接向我司銷售部訂購。三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的三精公司專家為您審核把關。感謝您訪問我們的網站【http://www.4058jjj.com/三精公司】如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
