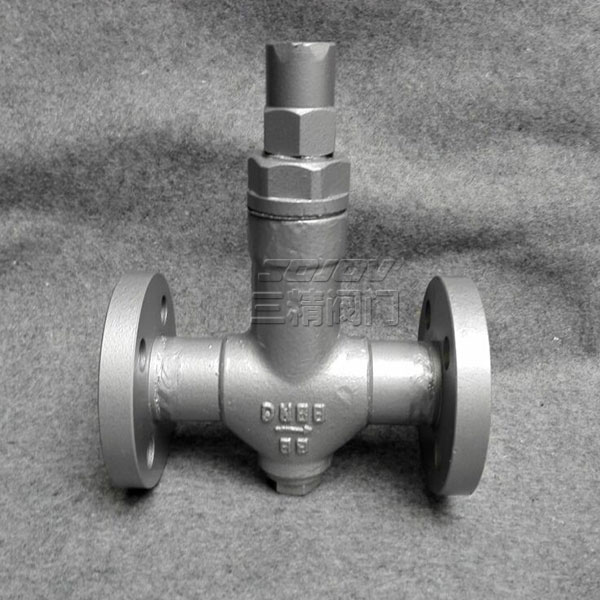

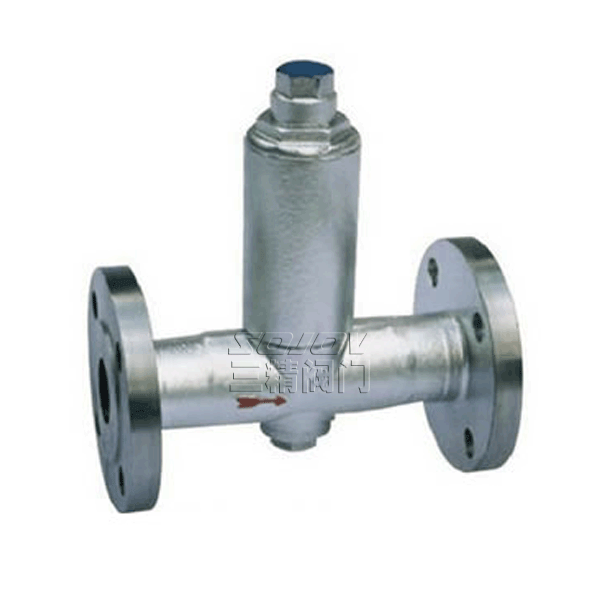

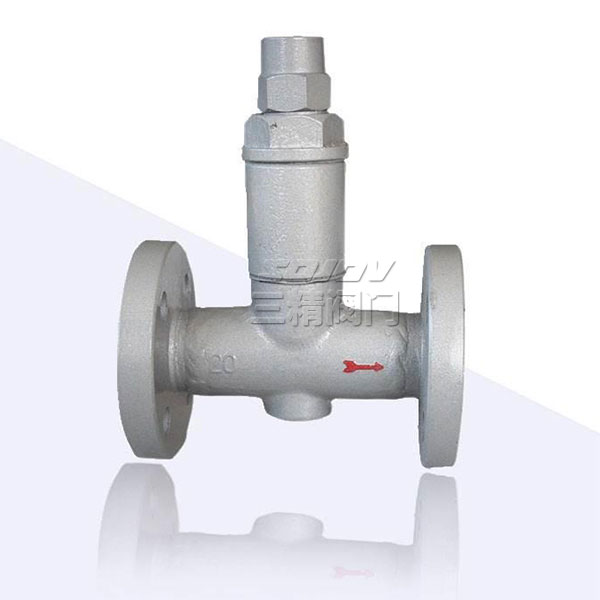

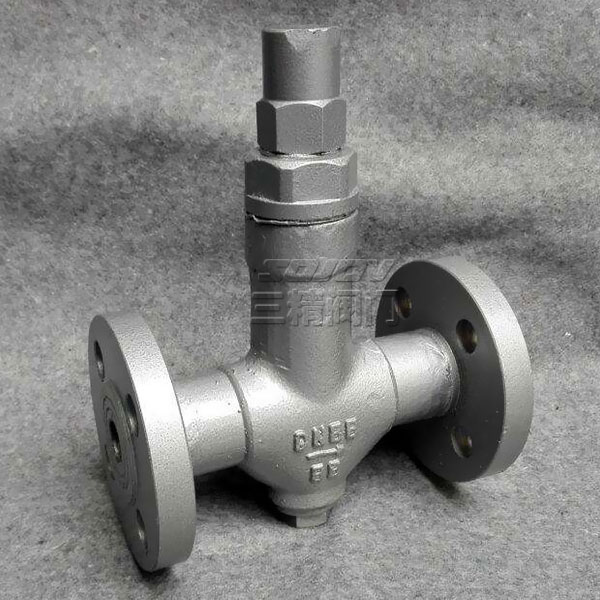

CS44H波紋管膨脹式疏水閥
CS44H波紋管膨脹式疏水閥是熱靜力型疏水閥中最經濟實驗用的節能型疏水閥。
CS44H波紋管膨脹式疏水閥優點
體積小，重量輕，不怕凍，能自動排空氣，任意位置都可安裝；背壓率大于 80% ，不銹鋼波紋管伸縮量大，好調整，該閥設有調整螺栓，可根據需要調節使用溫度，一般過冷度低于飽和溫度 18 ℃ -40 波紋管式疏水閥適用于蒸汽管網伴熱、儀表伴熱、生活采暖和允許存有高溫凝結水的加熱設備疏水，使用范圍很廣。
液體膨脹式疏水閥特點
1.不銹鋼玻紋管堅固耐用，使用壽命長。
2.可調整凝結水的排放溫度，利用顯熱，節能效果顯著。
3.閥前始終有凝結水，形成可靠的水封，無蒸汽泄漏。
4.液體膨脹式疏水閥不受震動、蒸汽壓力波動和水錘的影響。
5.液體膨脹式疏水閥可任意角度安裝，不受安裝方位限制，并且排空氣性能優良。
6.液體膨脹式疏水閥結構簡單，并帶有過濾裝置，方便安裝和維護。
波紋管膨脹式疏水閥工作原理
液體膨脹式疏水閥的內部結構是一個不銹鋼波紋管為主要動作元件，內充一種汽化溫度低于水飽和溫度的液體。當裝置啟動時，管道出現冷卻凝結水，波紋管內液體處于冷凝狀態，閥心在彈簧的彈力下處于開啟位置。當冷凝水溫度漸漸升高，波紋管內充液開始蒸發膨脹，內壓增高，變形伸長，帶動閥心向關閉方向移動，在冷凝水達到飽和溫度之前，疏水閥完全關閉。閥前始終存有高溫凝結水，無蒸汽泄漏，節能效果好。
液體膨脹式疏水閥型號規格外型尺寸表
|
產品型號 |
能 徑 |
連接方式 |
工作壓力 |
排水溫度 |
最高允許 |
閥體 |
外型尺寸 |
|||
|
L |
H1 |
H2 |
W |
|||||||
|
CS14F-16C (角式) |
15 |
螺紋 |
0.01-1.6 |
60-120 |
220 |
WCB |
61.5 |
79 |
||
|
20 |
61.5 |
79 |
||||||||
|
25 |
61.5 |
79 |
||||||||
|
CS14F-16C (直通式) |
15 |
螺紋 |
0.01-1.6 |
60-120 |
200 |
HT200 |
90 |
110 |
30 |
42 |
|
20 |
90 |
110 |
30 |
42 |
||||||
|
25 |
95 |
110 |
33 |
46 |
||||||
|
CS44F-16C |
15 |
法蘭 |
0.01-1.6 |
60-120 |
220 |
WCB |
150 |
24.5 |
165 |
42 |
|
20 |
150 |
24.5 |
165 |
42 |
||||||
|
25 |
160 |
24.5 |
165 |
46 |
||||||
|
32 |
210 |
143 |
31 |
61 |
||||||
|
40 |
230 |
147 |
35 |
61 |
||||||
|
50 |
230 |
151 |
39 |
61 |
||||||
