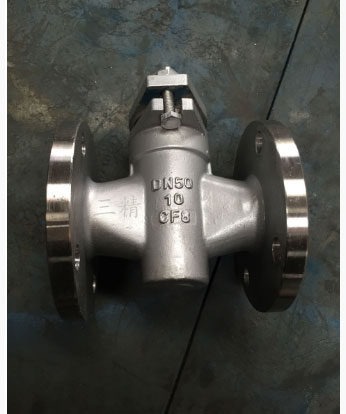

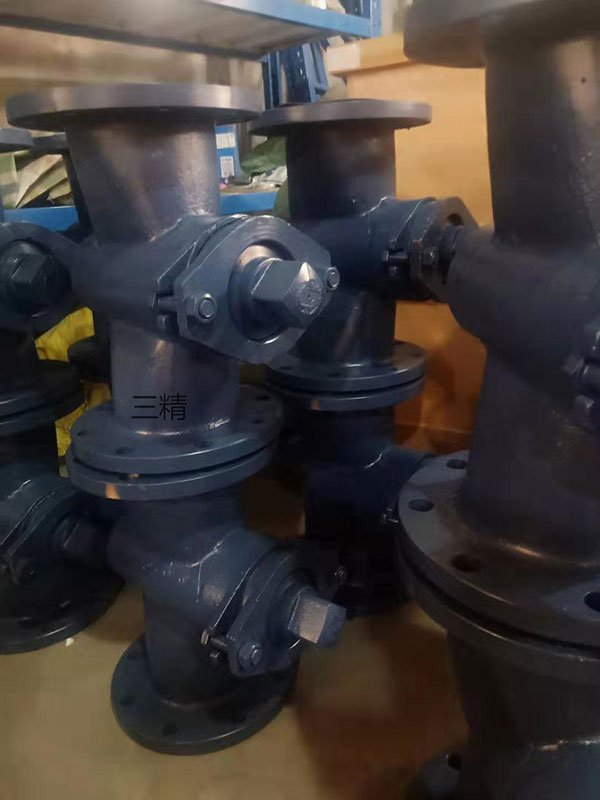

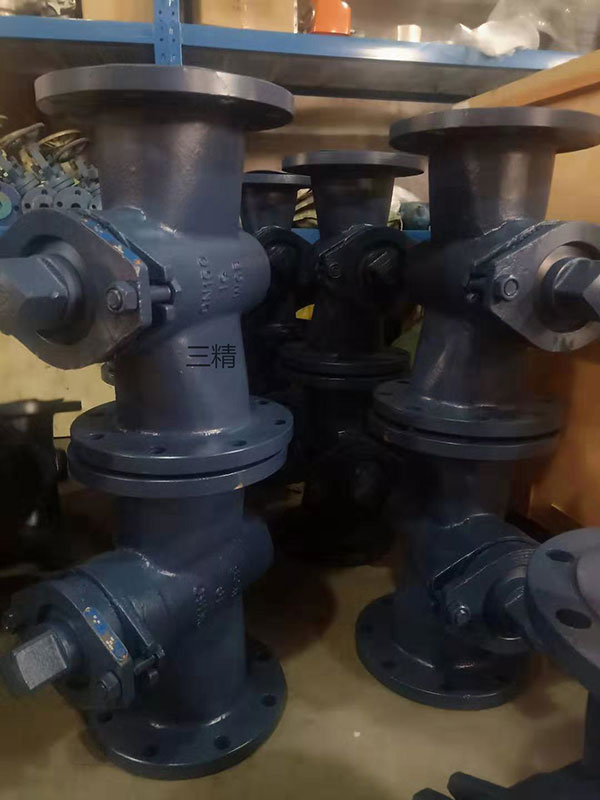

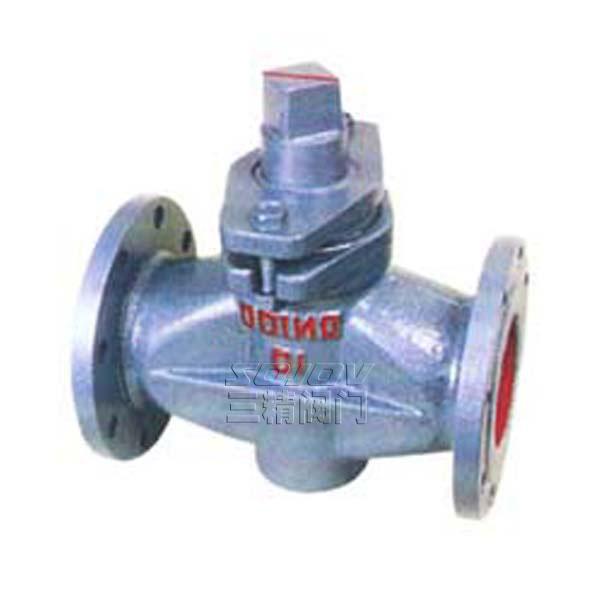

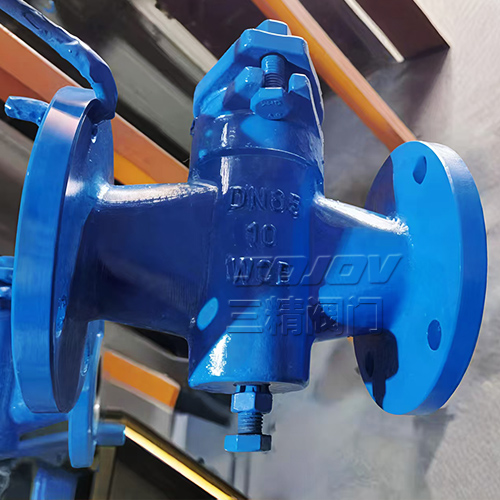

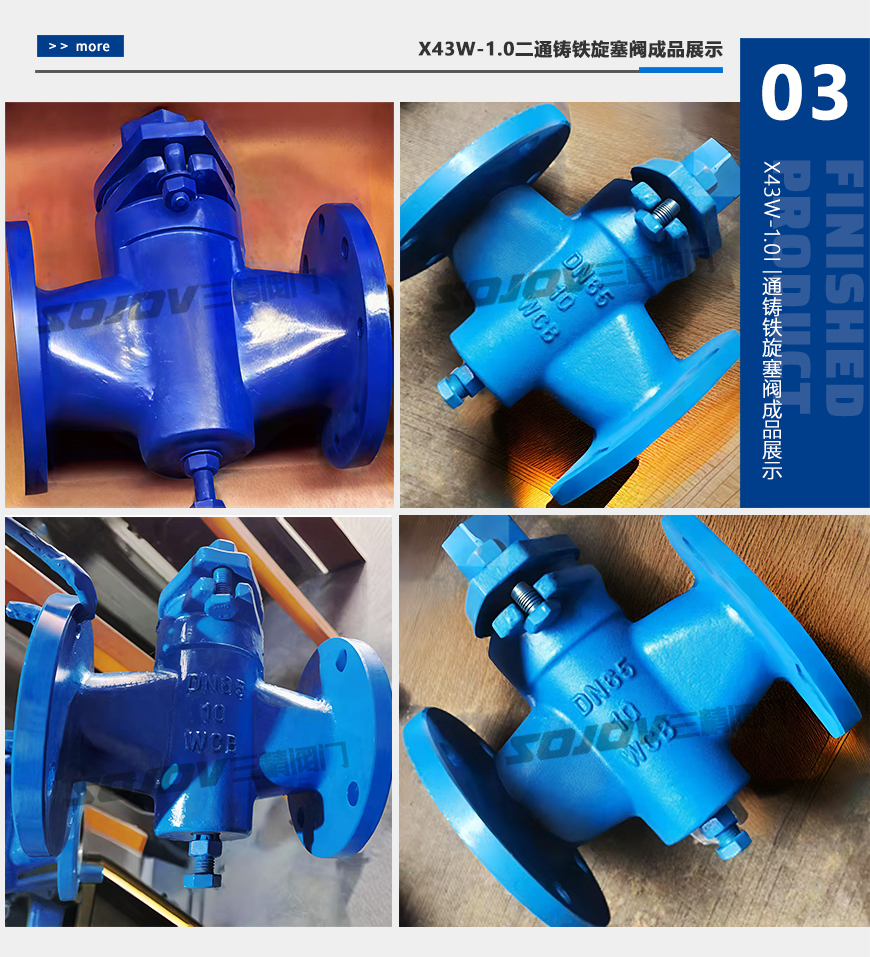

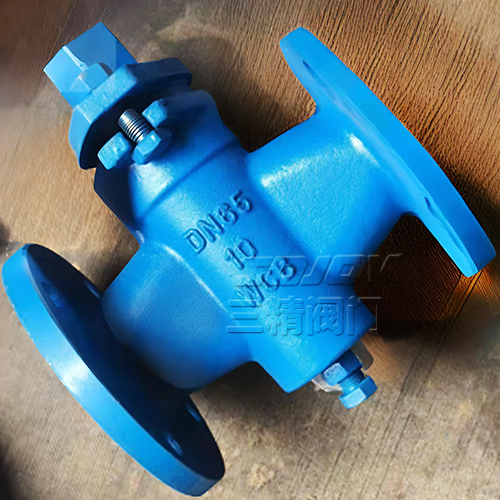

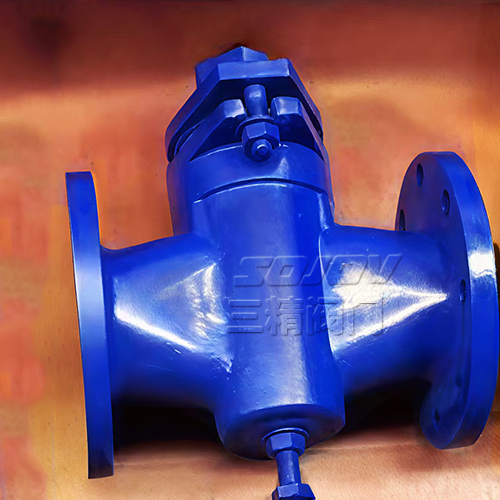

X43W-1.0二通鑄鐵旋塞閥
X43W-1.0二通鑄鐵旋塞閥的通道有多種形式。常見的直通式主要用于截?cái)嗔黧w。三通和四通式旋塞閥適用于流體換向。旋塞閥的啟閉件是一個有孔的圓柱體，繞垂直于通道的軸線旋轉，從而達到啟閉通道的目的。旋塞閥主要供開啟和關閉管道和設備介質之用。
產品詳情
X43W-1.0二通鑄鐵旋塞閥產品概述
旋塞閥的通道有多種形式。常見的直通式主要用于截?cái)嗔黧w。三通和四通式旋塞閥適用于流體換向。旋塞閥的啟閉件是一個有孔的圓柱體，繞垂直于通道的軸線旋轉，從而達到啟閉通道的目的。旋塞閥主要供開啟和關閉管道和設備介質之用。旋塞閥按結構形式可分為緊定式旋塞閥、自封式旋塞閥、填料式旋塞閥和注油式旋塞閥四種。按通道形式分，可分為直通式、三通式和四通式三種。
旋塞閥主要優點：
1、適用于經常操作，啟閉迅速、輕便。
2、流體阻力小。
3、結構簡單，相對體積小，重量輕，便于維修。
4、密封性能好。
5、不受安裝方向的限制，介質的流向可任意。
6、無振動，噪聲小。
二通鑄鐵旋塞閥型號壓力介質
|
型號
|
公稱壓力
PN（MPa） |
試驗壓力PS（MPa）
|
適用介質
|
工作溫度（℃）
|
|
|
殼體
|
密封
|
||||
|
X43W-1.0
|
1.0
|
1.5
|
1.1
|
煤氣、油品
|
≤100
|
二通鑄鐵旋塞閥的型號尺寸
|
型號
|
公稱通徑
DN（mm） |
尺寸
|
|||||||||
|
L
|
D
|
D1
|
D2
|
f
|
b
|
z-φd
|
□s
|
h
|
H
|
||
|
X43W-1.0
|
15
|
80
|
95
|
65
|
45
|
2
|
14
|
4-φ14
|
14
|
26
|
99
|
|
20
|
90
|
105
|
75
|
55
|
2
|
16
|
4-φ14
|
14
|
34
|
124
|
|
|
25
|
110
|
115
|
85
|
65
|
2
|
16
|
4-φ14
|
17
|
38
|
133
|
|
|
32
|
115
|
135
|
100
|
78
|
2
|
18
|
4-φ18
|
18
|
45
|
152
|
|
|
40
|
150
|
145
|
110
|
85
|
3
|
18
|
4-φ18
|
26
|
55
|
212
|
|
|
50
|
170
|
160
|
125
|
100
|
3
|
20
|
4-φ18
|
28
|
74
|
260
|
|
|
65
|
220
|
180
|
145
|
120
|
3
|
20
|
4-φ18
|
32
|
82
|
295
|
|
|
80
|
250
|
195
|
160
|
135
|
3
|
22
|
4-φ18
|
40
|
95
|
327
|
|
|
100
|
300
|
215
|
180
|
155
|
3
|
26
|
8-φ18
|
45
|
135
|
425
|
|
|
125
|
350
|
245
|
210
|
185
|
3
|
24
|
8-φ18
|
54
|
154
|
482
|
|
|
150
|
400
|
280
|
240
|
210
|
3
|
24
|
8-φ23
|
62
|
172
|
512
|
|
|
200
|
450
|
335
|
295
|
265
|
3
|
24
|
8-φ23
|
75
|
195
|
605
|
|
|
250
|
530
|
390
|
350
|
320
|
3
|
28
|
12-φ23
|
85
|
230
|
660
|
|
|
300
|
580
|
440
|
400
|
368
|
4
|
30
|
12-φ23
|
100
|
263
|
760
|
|
X43W-1.0二通鑄鐵旋塞閥的主要零件材料
|
零件名稱
|
閥體
|
塞子
|
填料壓蓋
|
填料
|
|
X43W-1.0
|
鑄鐵
|
鑄鐵
|
鑄鐵
|
油浸石棉盤根
柔性石墨 |
